Созвездие Цефей
(Cepheus)



"Многострадальной семье Иасида Кефея (Цефея) нисколько
Не угрожает безвестье — ведь имя их, следом за ними,
На небеса перешло: сказалось родство с громовержцем.
Вот почему позади Киносуры-Медведицы виден
Руки простерший Кефей. От края хвоста Киносуры
Можно прямые черты протянуть к кефеевым стопам
Равные с третьей чертой, от стопы до стопы пробежавшей.
Стоит слегка отвести от кефеева пояса взоры,
И обретешь начальный изгиб извитого Дракона... "

Арат из Сол "Явления", III век до нашей эры

"Астрономия в настоящее время не является обязательным предметом в школе и преподается факультативно... Поэтому надеюсь кого-то заинтересует созвездие Цефея в картинках, мифах и схемах.

Seosnews9, 2015 год

В последнее время меня никак не покидает мысль: "Царь Кефей и царь Кащей , не один ли и тот же это персонаж? И откуда взялась Бвба Яга со своей избушкой?"

Сказочник



Содержание:

• Описание созвездия Цефей
• Звезды и схема созвездия Цефея
• Интересные объекты Цефея
• Как найти созвездие Цефей
• Цефей как полярное созвездие
• История и мифология созвездия Цефей



Созвездие Цефея (Cepheus) не может похвастаться наличием ярких звезд, но является непосредственным преемником эстафеты движения Северного Полюса Мира. Уже в этом тысячелетии небесный Северный полюс пересечет границу созвездия - это произойдет 1 ноября 2234 года.
Цефей является 11 по величине угловой площади созвездием Северного неба, а среди всех созвездий небесной сферы (небосферы) Цефей занимает 27 место (588 кв. градусов), вслед за Орионом. Через южную часть созвездия Цефея проходит Млечный Путь.

Цефей непосредственно граничит с шестью созвездиями, это: Жираф; Малая Медведица; Дракон; Лебедь; Ящерица и Кассиопея, он входит в группу созвездий Персея², созданную Дональдом Мензелем по мотивам классического мифа о Персее и Андромеде.
Созвездие Цефея на всей территории России никогда не заходит за горизонт, другой вопрос, где Вам его удобнее его наблюдать - на востоке, западе, севере или в зените. Вблизи зенита в вечернее время Цефей бывает осенью.

Звезды и схема созвездия Цефея

В созвездии Цефея всего одна звезда третьей звездной величины она же является единственной навигационной звездой³ - это Альдерамин (α Cep; переменная от 2,45^m до 2,51^m). Границы созвездия и большая часть видимых звезд представлены на рисунке 2. Вид созвездия в момент кульминации (как принято представлять созвездие в современной астрономии):

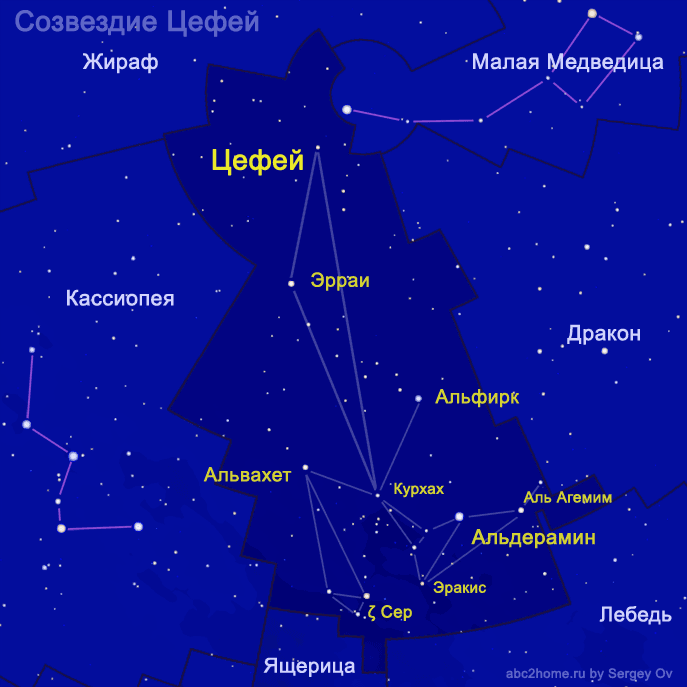

Рис. 2 Созвездие Цефей. Наименования наиболее ярких звезд.


Созвездие Цефея, также еще имеет пять звезд с блеском четвертой звездной величины: Эрраи (γ Cep; 3,21^m); Альфирк (β Cep; 3,23^m); Дзета Цефея (ζ Cep; 3,39^m); Аль Агемим (η Cep; 3,41^m); Альвахет (ι Cep; 3,5^m) Как это ни странно, собственные имена получили не все звезды из этих пяти, в то время как поименованы даже менее яркие Аль Радиф (δ Cep A; 4,07^m), Фикарус (ε Cep; 4,18^m), Аль Кидр (θ Cep; 4,21^m), Эракис или Гранатовая Звезда ( μ Cep; 4,23^m), Кор Регис (ν Cep; 4,25), Курхах (ξ Cep A; 4,45^m).
Всего в созвездии Цефея в рамках Европейско-Ближневосточной традиции наименования получили десять звезд.
На мой взгляд, в созвездии Цефея заслуживают особого упоминания две звезды, это:
- μ Cep, Эракис или Гранатовая Звезда, самая большая и яркая звезда, рубинового цвета, видимая невооружённым глазом, ее диаметр более чем 1000 раз больше диаметра Солнца, абсолютная звездная величина от -7,61^m до -5,95^m (видимая звездная величина Луны в полнолуние от -10^m до -12^m );
- HIP 105766 (HD 204521; 7,3^m - пока еще не видна невооруженным глазом), галактическая орбита этой солнцеподобной звезды сближается с орбитой Солнца, через 300 тысяч лет она окажется "всего" в 7 световых годах от Солнца.
Кроме того, в созвездии есть такие фотогеничные объекты как: NGC 7129, "Валентинова роза" – отражательная туманность, включающая звездное скопление; NGC 7380, "Туманность Волшебника" - рассеянное звездное скопление, на фоне газо-пылевого облака; NGC 7023, "Туманность Ирис" - отражательная туманность с рассеянным звёздным скоплением; NGC 6946, "Галактика Фейерверк"  - спиральная галактика, фронтально развернута к нам.
Эти объекты доступны только для больших астрономических телескопов. Здесь же у нас речь идет о том что видно своими глазами, или о том, что люди когда-нибудь смогут увидеть.

Со списком из более чем 200 звезд Цефея, их достопримечательностями и особенностями можно ознакомиться, вызвав перечень:


Примечательные и видимые ЗВЕЗДЫ созвездия ЦЕФЕЙ.

При создании контурного рисунка созвездия желательно решить две задачи: во-первых, изображение должно по возможности соответствовать названию, а во-вторых, занимать как можно большую часть площади в пределах границ созвездия.
В нашем случае, чтобы получить историческое изображение Цефея (царя Кефея), созвездие нужно перевернуть вверх ногами по сравнению с общепринятым кульминационным.
Для построения нашей собственной версии контурного рисунка созвездия Цефея используются почти все более или менее яркие звезды (вплоть до 6 звездной величины). По получившейся у нас схеме созвездия (рис.3) вполне можно представить худощавого царя с тяжеловатым скипетром-дубинкой, украшенным самоцветами из звезд, что вполне может соответствовать легенде о Персее и Андромеде:

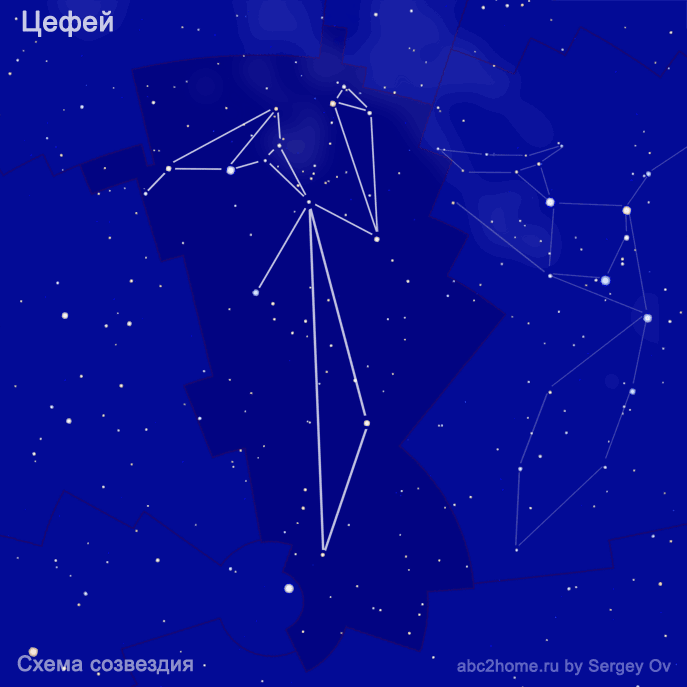

Рис. 3. Схема созвездия Цефей. Диаграмма по звездам (контурное изображение) царя в тунике или кафтане - чтобы увидеть обозначения звезд подведите к рисунку курсор при включенном JavaScript.
Контур диаграммы по звездам:
голова и шапка: Курхах (ξ Cep, узел)- 9 Цефея (9 Cep) - Альдерамин (α Cep) - Аль Агемим (η Cep, узел) - Аль Кидр (θ Cep) - Аль Агемим (η Cep, узел) - Эракис или Гранатовая Звезда ( μ Cep) - Кор Регис (ν Cep) - Курхах (ξ Cep, узел);
правая рука: Курхах (ξ Cep, узел) - Альфирк (β Cep);
туника (кафтан): Курхах (ξ Cep, узел) - HIP 5372 (2UMi) - Эрраи (γ Cep) -Курхах (ξ Cep, узел) ;
левая рука - Курхах (ξ Cep, узел) - Альвахет (ι Cep, узел);
скипетр:   Альвахет (ι Cep, узел) - Дзета Цефея (ζ Cep) - Фикарус (ε Cep - Аль Радиф (δ Cep A) - Альвахет (ι Cep, узел);

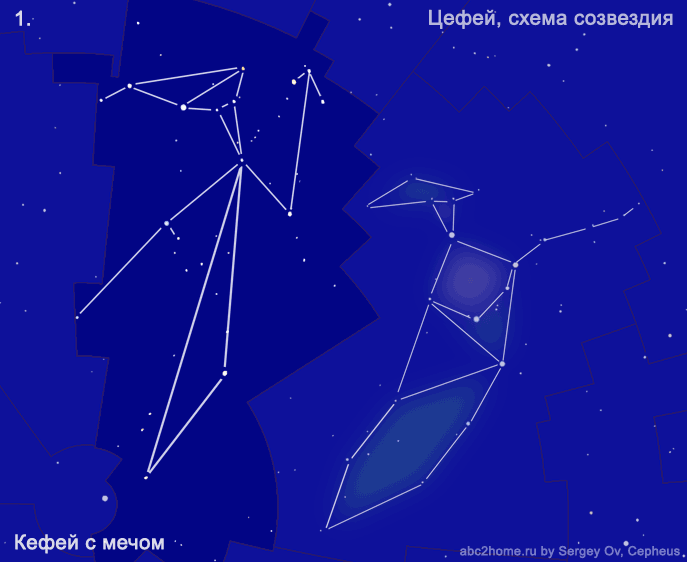

царя Цефея можно даже вооружить мечем Альфирк (β Cep) - Каппа Цефея (κ Cep).

Получившаяся схематическая фигура человека в кафтане или тунике до пят, включает в себя 14 звезд созвездия (Птолемей использовал 13), при этом задействованы все поименованные звезды (возможно, таким древние греки видели схематический рисунок созвездия).

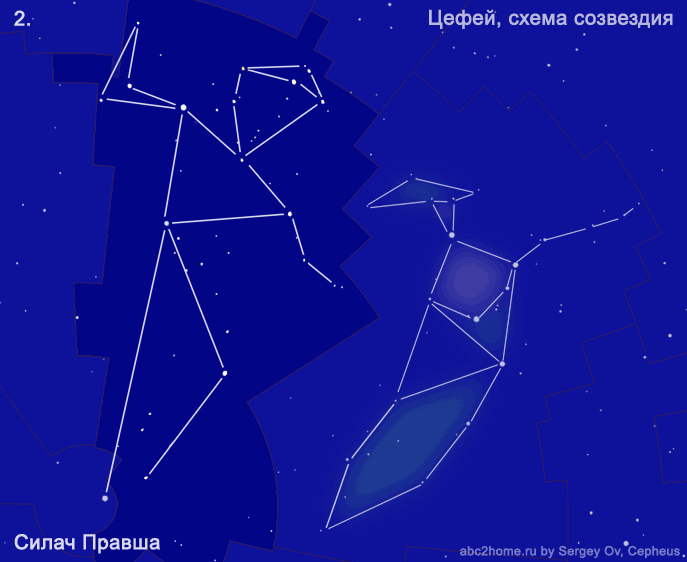

Вообще, звездная диспозиция созвездия Цефей позволяет углядеть помимо Царя Цефея-Кефея еще и образы Силача-правши и даже Стрелка из рогатки (рис. 4):

Для того чтобы определить наиболее подходящий образ, схематические рисунки Цефея приведены вместе с изображением находящейся рядом Кассиопеи. Большинство респондентов считают, что лучшим соседом Кассиопеи является Царь Цефей, причем с мечом. Подростки и молодые женщины иногда голосуют за Силача-правшу! Вероятно, таким Цефея представляли и древние персы, поскольку Альдерамин в переводе с арабского означает "правая рука" (доподлинное звучание Аль-дира аль-амин).

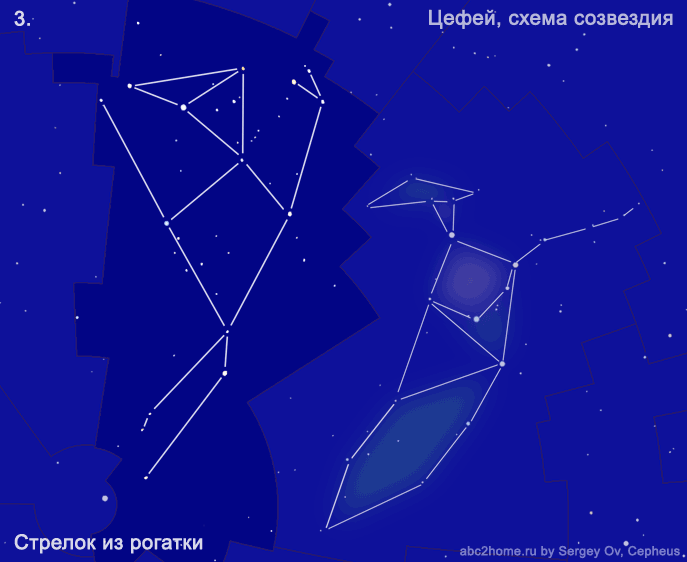

За хулиганистого Стрелка из рогатки при опросе никто не проголосовал...

В наиболее удобной для наблюдения созвездия позиции, его кульминации, исторически принятое изображение царя Цефея, оказывается перевернутым вверх ногами. Но чтобы найти созвездие как правило используют легко узнаваемые образы, поэтому в Цефее выделяют астеризм "Дом" (5 наиболее ярких звезд) или "Домик с крылечком" (6 звезд), эту цепочку можно продолжить астеризмами "Бегущая избушка" (11 звезд) и "Печатающий Гений" (12 звезд). Вот что при этом получается (рис.5):

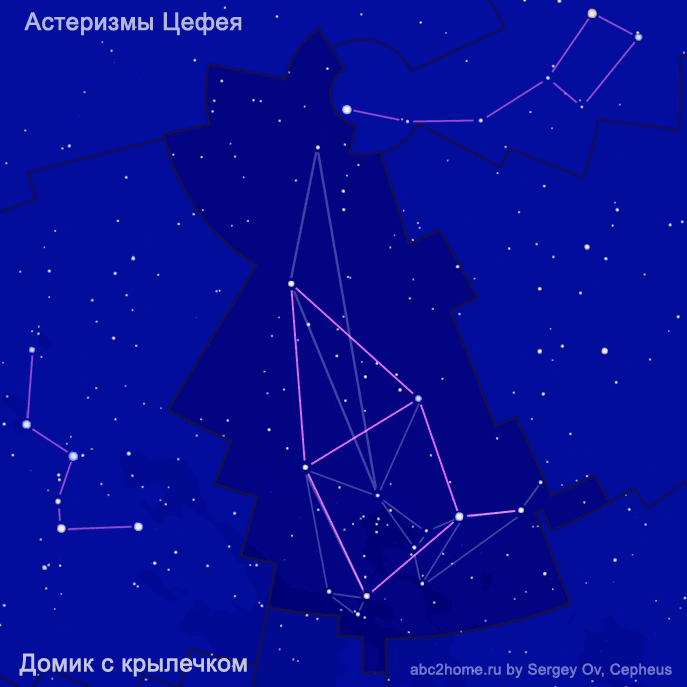

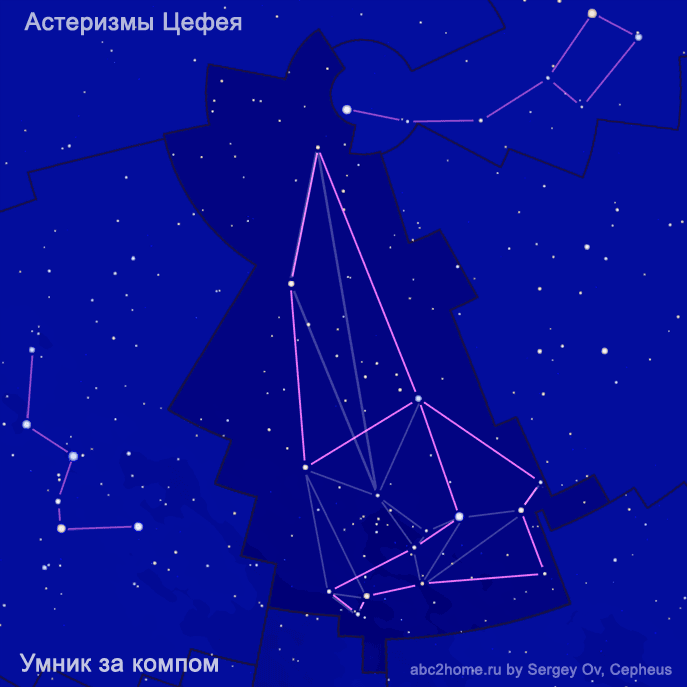

Как выяснилось, астеризм "Бегущая избушка" молодое поколение воспринимает как изображение неудачно севшей мультяшной ракеты, а "Печатающий гений" будет выглядеть более гениально, если в качестве макушки приспособить более яркую Полярную звезду.
Созвездие Цефея, мягко говоря, не страдает от избытка ярких звезд и в условиях городской засветки обычно едва-едва видна самая яркая Альфа Цефея Альдерамин, правда если условия позволяют рассмотреть астеризм "Дом", то как правило видны звезды и для более сложных построений.
Отдельно хотелось бы сказать еще об одном астеризме, хорошо идентифицируемом при любом положении созвездия, ассоциирующимся с боевым топориком или томогавком. Этот астеризм включает в себя 6 самых ярких звезд Цефея (рис.6)

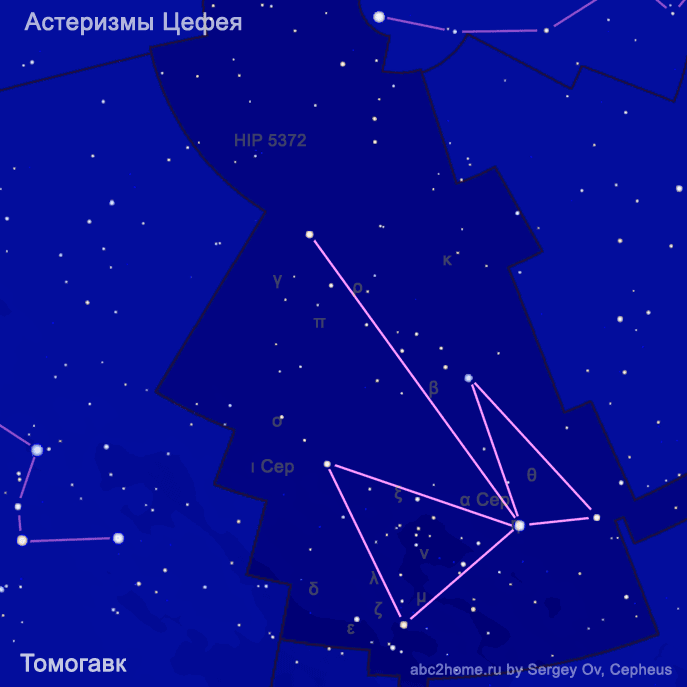

Рис. 6. Астеризм Томогавк - астеризм, который легко идентифицируется при любом положении созвездия Цефей.

После того как контуры, схематические образы, астеризмы и самые яркие звезды созвездия изучены до полного визуального запоминания, можно приступить к поиску Цефея непосредственно на звездном небе.

Как найти созвездие Цефея

Созвездие Цефея всегда на виду, главное, чтобы метеорологические условия позволили его разглядеть. Сначала нужно проверить виден ли Альдерамин - его можно найти с помощью звезд Шедар (α Cas) и  Каф (β Cas) Кассиопеи (рис.7).
Если провести линию от Альфа Кассиопеи Шедар ко второй по стабильной яркости звезде Кассиопеи Кафу и продолжить ее дальше, то она приведет точно к самой яркой звезде Цефея Альдерамину, причем угловые расстояния от Кафа до Альдерамина и от Кафа до Шедара относятся как 4 : 1. Обратите внимание, что продолжение линии Шедар - Каф - Альдемарин приводит к Эта Цефея - Аль Агемим.

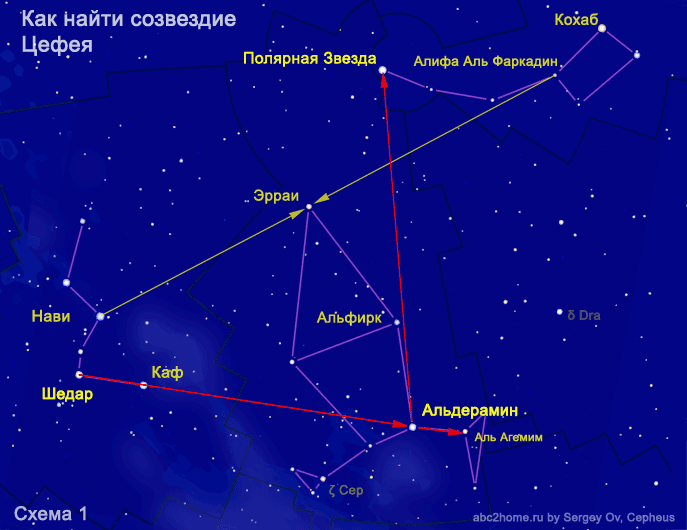

Рис. 7. Как найти созвездие Цефея? - проще всего это можно сделать с помощью звезд Кассиопеи. Нужно мысленно провести линию через Шедар (α Кассиопеи) и Каф (β Кассиопеи) и она приведет к Альфа Цефея Альдерамину

Если от уже найденного Альдемарина провести линию к Полярной Звезде, то она пройдет чуть правее Альфирка, следующей по яркости звезды Цефея (рис.7, красная стрелка). Третью по яркости звезду Цефея, Эрраи, можно найти почти посредине линии, соединяющей Гамма Кассиопеи, Нави и Дзета Малой Медведицы, Алифу Аль Фаркадин.
Вообще при визировании от звезд Кассиопеи и Малой Медведицы получается удивительно много точных попаданий в звезды Цефея. Чтобы не покрывать рисунок созвездия лабиринтом из линий, "линии прицеливания" в менее яркие звезды приведены на отдельном рисунке 8, полагаю, в дополнительных пояснениях он не нуждается...

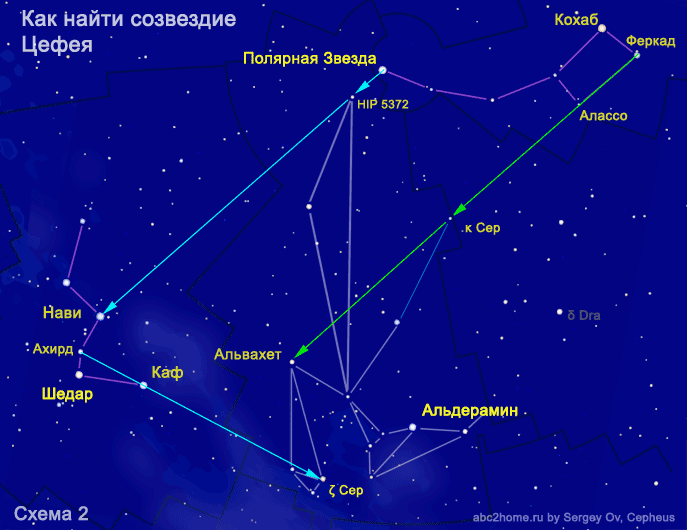

Рис. 8. Как найти созвездие Цефея с помощью звезд Малой Медведицы и Кассиопеи?
Если мысленно провести линию по верхней кромке "ковшика" Малой Медведицы (от Феркада к Алассо и далее), то она приведет сначала к Каппе Кассиопеи, а затем к четвертой по яркости звезде Альвахет. Линия Ахирд-Каф нацелена на Дзета Цефея, а на линии Полярная Звезда - Нави лежит будущая "полярная звездочка" HIP 5372.

Теперь остается только правильно определиться с угловыми размерами созвездия. Созвездие на рисунке 9 представлено в горизонтальном положении, таким его можно увидеть зимним вечером повернувшись на север.

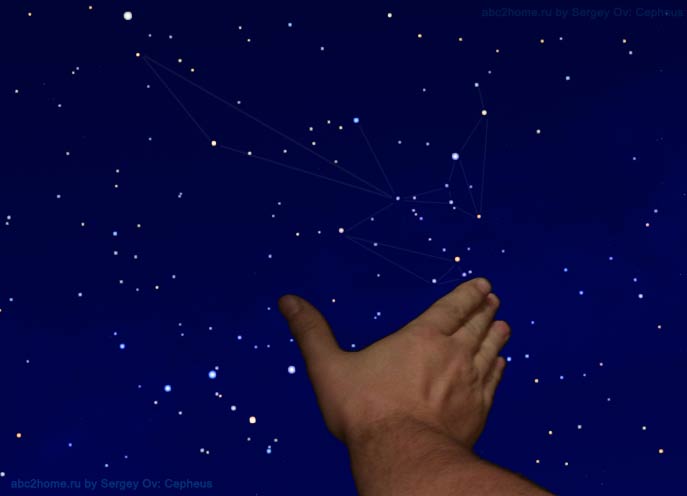

Рис. 9. Оценка углового размера созвездия Цефея с помощью вытянутой руки.

Самое большое угловое расстояние между ярчайшими звездами Цефея - это расстояние от Альдарамира до Эрраи, которое составляет около 23°. Угловое расстояние между большим и указательным пальцем вытянутой руки человека нормального телосложения составляет 16-18° (независимо от пола и возраста от 7 лет), таким образом звезды Цефея на фоне вытянутой вверх руки будет выглядеть, примерно, так как показано на рисунке 8.

Цефей как полярное созвездие

1 ноября 2234 года Северный полюс Мира в своем прецессионном движении пересечет современную границу созвездия Цефея (рис.10). С этого момента Цефей официально станет полярным созвездием и будет удерживать этот статус в течение 7000 лет!

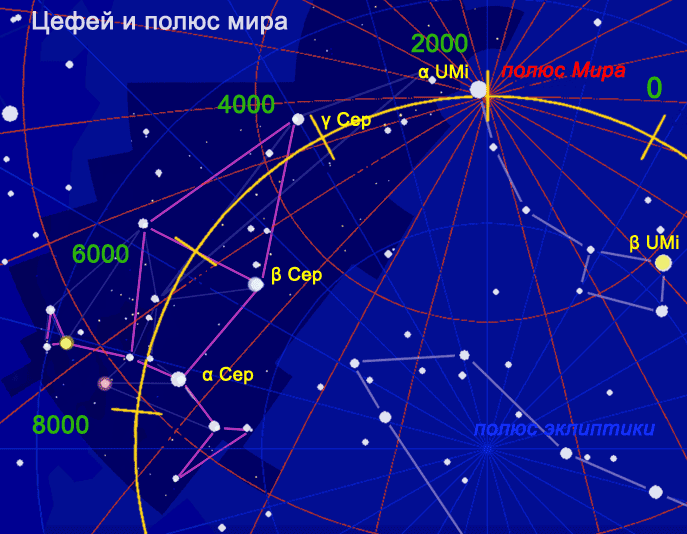

Рис. 10. Созвездие Цефей и траектория прецессионного движения Северного полюса Мира

Полюс Мира перемещается против часовой стрелки по окружности с центром в полюсе эклиптики со скоростью 50,3 угловых секунды в год (эта скорость с годами растет). Уже в середине этого тысячелетия полюс переместится настолько, что для более точного определения его положения станут ориентироваться  на малоприметную HIP 5372 (2UMi, 4,24^m), правда, совсем отказываться от услуг более яркой нынешней Полярной Звезды еще будет рано. Но, так или иначе, с 3200 по 5000 год - полярной звездой станет Эрраи, Гамма Цефея (γ Cep), в 5000-6500 гг. околополярной звездой будет Альфирк, Бета Цефея ( β Cep) и с 6500 по 8500 годы полярная звезда - это Альдерамин, Альфа Цефея (α Cep). В конце девятого тысячелетия Полюс Мира перейдет в созвездие Лебедя.



История и мифология созвездия Цефей

Созвездие Цефея - часть звездного мифологического полотна, которое временами занимает более чем четверть нашего северного неба (рис. 15) и называется группа Персея². Звездное небо древние греки воспринимали как панораму легенд, некую картину таящую в себе секреты мироздания, многие из фрагментов-созвездий этой панорамы сохранились до наших дней.
Первое письменное упоминание о созвездии Цефея историки относят к 4 веку до нашей эры и связывают его с именем Евдокса Книдского. к сожалению до нас дошли только списки с поэтического переизложения его "Явлений", сделанного уже в следующем веке Аратом Солийским (эпиграф).
Согласно легенде о Персее, Цефей - царь мифической Эфиопии, вынужденный отдать в жертву морскому чудовищу свою дочь Андромеду ради благополучия своего народа. В созвездии, царь Цефей завпечатлен в тот момент, когда он вместе с супругой Кассиопеей находится на берегу моря рядом с прикованной цепями дочерью² (чтобы не повторяться, краткое описание мифа представлено в примечании 2, более подробное в разделе "мифы о созвездии Андромеды").
Исконно греческое звучание имени царя - Кефей, но к нам в Россию первой пришла латинизированная версия звучания имени: Цефей, именно она и укоренилась... Но теперь мы знаем, что Цефей и Кефей - это одно и то же имя.
В Древней Греции описание и обрисовка созвездий преподавались ученикам при непосредственном изучении ночного неба, поэтому в разных Школах могли создаваться разные образы созвездий.
Так, например, Птоломей и Арат трактуют образ Цефея по-разному. Взгляните на представленную Птолемеем в "Альмагесте" таблицу-описание звезд созвездия Цефея:

Таблица 1. Клавдий Птолемей. Созвездие Цефей. Описание звезд, их координаты и яркость (Альмагест)

N	Описание	Долгота	Широта	Экваториальные координаты	Звездная величина	Современная идентификация
... Цефей
1	Звезда на правой ступне	♉ 5	N 75 2/3	20h 8m 12s; +77° 25′ 39″	4	κ Цефея - κ Cep; 4,38; тройная звезда ; HIP 99255; HR 7750
2	Звезда на левой ступне	♉ 3	N 64 1/4	23h 46m 49s; +77° 30′ 19″	4	Эрраи - γ Cep; 3,21; Двойная звезда, HIP 116727; HR 8974
3	Звезда под поясом с правого бока	♈ 7 1/3	N 71 1/6	21h 27m 33s; +70° 14′ 32″	4	Альфирк - β Cep; 3,23; голубая переменная; HIP 106032; HR 8238
4	Звезда над правым плечом, касающаяся его	♓ 16 2/3	N 69	21h 19m 44s; +62° 57′ 30″	3	Альдерамин - α Cep; 2,45; переменная звезда; HIP 105199;HR 8162
5	Звезда над правым локтём, касающаяся его	♓ 9 1/3	N 72	20h 46m 18s; +62° 26′ 28″	4	Аль Агемим - η Cep; 3,41; HIP 102422;HR 7957
6	Звезда над правым локтём, также касающаяся его	♓ 10	N 74	20h 31m 47s; +63° 35′ 35″	4	Аль Радиф - δ Cep A; 4,07; тройная звезда; HIP 110991; HR 7850
7	Звезда на груди	♓ 28 1/2	N 65 1/2	22h 8m 48s; +65° 0′ 32″	5	Курхах - ξ Cep A; 4,45; двойная звезда; HIP 108917; HR 8417
8	Звезда на левой руке	♈ 7 1/2	N 62 1/2	22h 54m 24s; +66° 41′ 6″	42919	Альвахет - ι Cep; 3,5; переменная звезда; HIP 112724; HR 8694
9	Южная из трёх на венце	♓ 16 1/3	N 60 1/4	22h 14m 37s; +57° 25′ 36″	5	Фикарус - ε Cep; 4,18; переменная звезда; HIP 109857; HR 8494
10	Средняя из этих трех [на венце]	♓ 17 1/3	N 61 1/4(прим.)	22h 11m 40s; +58° 28′ 6″	4	ζ Цефея - ζ Cep; 3,39; переменная звезда; HIP 109492; HR 8465
11	Самая северная из трех [на венце]	♓ 19	N 61 1/3	22h 15m 21s; +59° 7′ 1″	5	λ Цефея - λ Cep; 5,05; переменная звезда; HIP 109556; HR 8469
12	Предшествующая венцу	♓ 13 2/3	N 64	21h 47m 11s; +59° 1′ 58″	5	Эракис, Гранатовая Звезда - μ Cep; 4,23; одна из самых крупных звёзд; HIP 107259; HR 8316
13	Следующая за венцом	♓ 21 1/3	N 59 1/2	22h 31m 51s; +58° 43′ 19″	4	Аль Радиф - δ Cep A; 4,07; тройная звезда; HIP 110991; HR 8571

При условии соблюдения правильных пропорции взрослого человека, визуальная реконструкция описания Птолемея приводит к образу сидящего человека (рис.11), поскольку Цефей - царь, то наиболее вероятно, что сидеть он должен на троне. В то время как иллюстраторы трудов Арата изображают стоящего с широко расставленными ногами или бегущего человека, но во всех случаях с разведенными руками (рис.12).

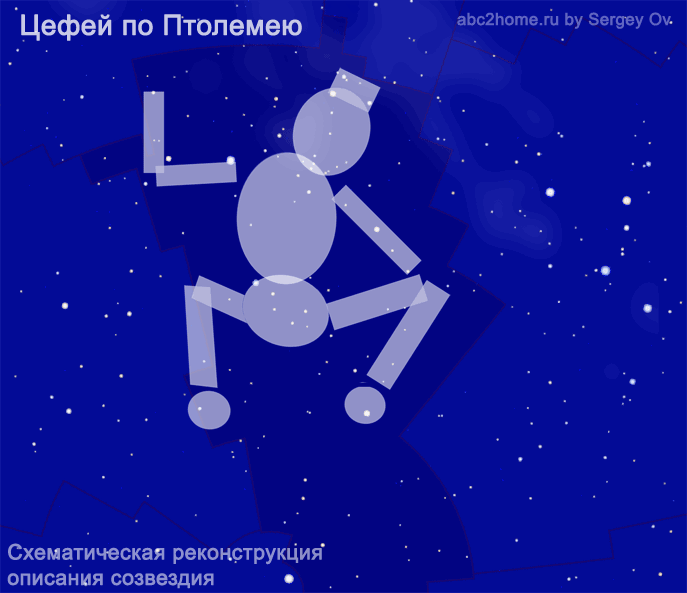

Рис. 11. Схематическая реконструкция описания созвездия Цефея в звездном каталоге "Альмагеста" К. Птолемея

Клавдий Птолемей был безусловным авторитетом для многих поколений астрономов, тем более странно, что арабские астрономы, отвергая свою древнюю традицию используют образ предложенный Аратом. Персидский астроном ас-Суфи (Абу-л-Хусейн Абдуррахман ибн Умар ас-Суфи) в своей "Книге неподвижных звезд" представляет образ "бегущего человека" (рис. 12).



Рис. 12. Созвездие Цефей в "Книге неподвижных звезд" ас-Суфи (Al Sufi. Book of the constellations, or fixed stars. - Бодлеанская копия: Suwar al-Kawakib al-Thabitah (Book of fixed Stars) - копия, написанная сыном ас-Суфи в 1009 году в Иране), красным обозначены звезды из каталога Птолемея, черным дополнения автора.

Ян Гевелий, в своем атласе «Уранография» (издан в 1690), обычно старается следовать описаниям Птолемея, но в случае с Цефеем астроном-художник изображет фигуру царя существенно выходящую за границы предложенные Птолеемеем.
Оригинал атласа создан в проекции "божественного взгляда" - как будто Вы смотрите на небесную сферу извне, чтобы картина соответствовала "земному" виду созвездия Цефей, в предлагаемом Вашему вниманию коллаже, изображение зеркально отражено:

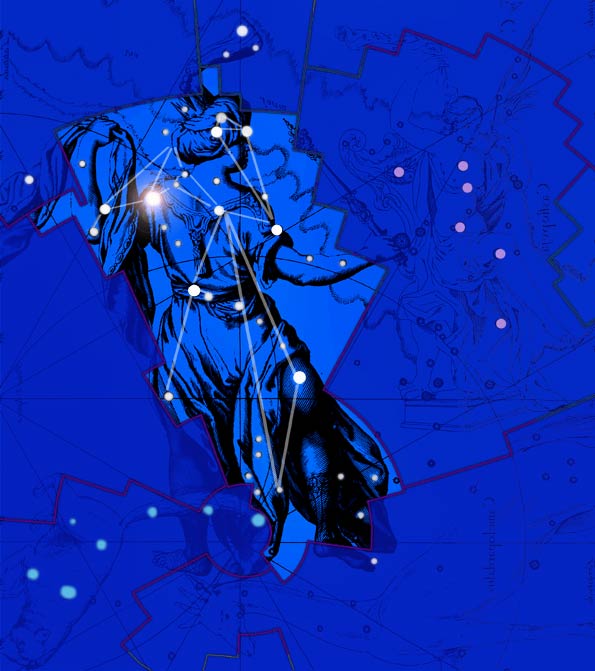

Рис. 14. Созвездие Цефей - коллаж на основе рисунка в атласе Яна Гевелия (подсвечены только те звезды, которые были занесены самим Гевелием в атлас)

На рисунке Цефея атласа Яна Гевелия фигура царя Кефея заметно выходит даже за современные границы созвездия (чтобы убедиться, подведите курсор).

Sergey Ov (Seosnews9)



1. Астеризм - группа звезд, образующая характерный рисунок и имеющая самостоятельное название. Астеризм может быть как частью созвездия, например, Трон, так и объединять несколько созвездий, например, Весенний Треугольник.

2. К группе Персея относятся созвездия:
Кит, Пегас, Цефей, Возничий, Персей, Цефей, Цефей, Ящерица, Треугольник.

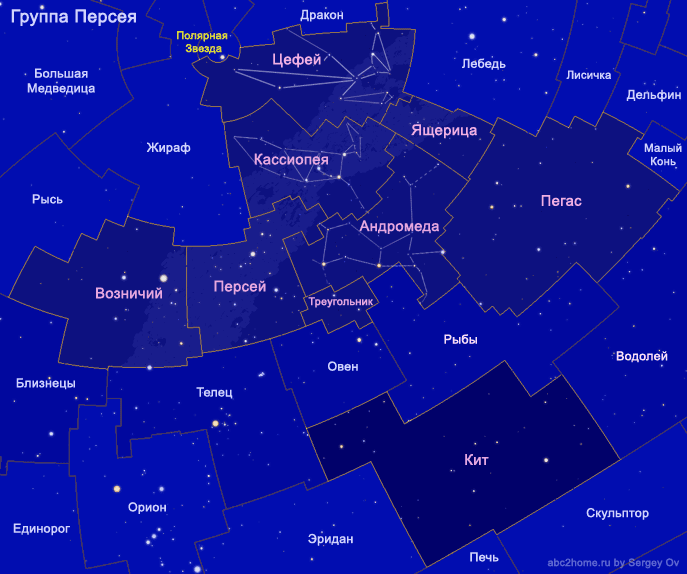

Рис. 15. Группа созвездий Персея

Созвездия Кит (Цетус), Пегас, Цефей, Персей, Цефей, Цефей объединены общим мифическим сюжетом, а так сказать, "затесавшиеся в группу" Возничий, Ящерица и Треугольник попали сюда благодаря общим границам (или потому, что их больше некуда пристроить...).

Миф о Персее и Андромеде (краткое изложение)
Когда Персей после победы над Медузой Горгоной возвращался домой на своем крылатом коне Пегасе, то пролетая близ морского берега, заметил прикованную к скале девушку и толпу народа в отдалении. Он приземлился рядом с девушкой, которая ему сразу приглянулась, а звали ее Андромеда.
Расспросив девушку, Персей узнал, что она, принцесса этой страны, отдана в жертву чудовищу Цетусу по воле богов, дабы прекратить бедствия, учиняемые этим монстром. Царь Цефей и царица Кассиопея находились неподалеку. Персей заявил родителям Андромеды, что готов сразится с чудовищем, но в случае победы просит руки их дочери. Родители согласились. В этот момент из под воды в отдалении показался ужасный Цетус (что и запечатлено на небесном полотне).
В тяжкой битве, благодаря мечу подаренному богами, Персей победил чудовище, женился на Андромеде и их дети стали родоначальниками персидского народа...

3. Навигационные звезды - это звезды, используемые в мореплавании и авиации для определения местоположения кораблей и самолетов, в случае отказа технических средств. В настоящее время к навигационным относят звезды перечисленные в «Морском астрономическом ежегоднике».

4. Прямое восхождение и склонение - название координат во второй экваториальной системе отсчета
