Созвездие Кассиопея
(Cassiopeia)



"Созвездие Кассиопея - это третье по значимости и второе по узнаваемости созвездие северного звёздного неба, примечательный астеризм созвездия Трон позволяет находить Кассиопею без каких-либо дополнительных ориентиров".
"Астрономия в настоящее время не является обязательным предметом в школе и преподается факультативно...

Seosnews9



Содержание:

• Описание созвездия Кассиопея
• Звезды и контурная схема созвездия Кассиопеи
• Как найти созвездие Кассиопеи
• История и мифология созвездия Кассиопея



Созвездие Кассиопеи (Cassiopeia) - одно из самых известных созвездий северного неба, по крайней мере, оно третье по навигационной значимости после Большой и Малой Медведиц. Тем не менее, по занимаемому на небе пространству (угловой площади) Кассиопея занимает всего лишь 25 место, а в северной части небесной сферы - 16 (598 кв. градусов), после Персея.
Что же создало такую известность Кассиопее?
Дело в том, что самые яркие звезды созвездия образуют хорошо заметную и запоминающуюся компактную группу "тесную компанию" - астеризм¹ Трон (М-астеризм или W-астеризм), кроме того Кассиопея входит в группу созвездий Персея², созданную благодаря классическому мифу о Персее и Андромеде.
Кассиопея непосредственно граничит с 5 созвездиями - это Андромеда, Жираф, Персей, Цефей и Ящерица.
Кассиопея является незаходящим созвездием на всей территории России (точнее незаходящим является незабываемый астеризм созвездия - Трон).
Наилучшие условия для наблюдения созвездия Кассиопеи приходятся на интервал с 5 сентября по 8 ноября, когда Кассиопея кульминирует в полночь, при этом с 5 сентября по 16 октября она находится в зените.

Звезды и контурная схема созвездия Кассиопеи

Человек славен делами, а созвездия - звездами, к Кассиопее это относится в полной мере. В созвездии Кассиопеи целых пять навигационных звезд³: четыре звезды ярче третьей звездной величины - это Нави (γ Cas; переменная от 1,6^m до 3^m, сейчас 2,15^m, бело-голубая), Шедар (α Cas; 2,24^m, оранжевая), Каф (β Cas; 2,28^m, бело-желтая), Рукба (δ Cas, 2,66^m, белая) и одна бело-голубая звезда с блеском 3,37^m - Сегин (ε Cas: имеется "тезка" - гамма Волопаса, γ Boo). Границы созвездия и большая часть видимых звезд представлены на рисунке 2.

Рис. 2 Созвездие Кассиопея. Наименования наиболее ярких звезд. Сиреневая линия - астеризм "Трон", символ Кассиопеи


Обычно, после описания самых ярких звезд, предлагают ознакомиться со схемой созвездия, но в нашем случае, образуемый самыми яркими звездами астеризм, узнаваем не хуже, чем Большой Ковш Медведицы, и является второй визитной карточкой северного звездного неба. Поскольку исторически сложившимся образом Кассиопеи является царствующая женщина на троне, то и этот астеризм следует называть "Трон", тем более, что контуры создаваемые звездами позволяют его обрисовать...

Все, даже не очень яркие звезды, входящие в астеризм Трон, имеют собственные названия. Все пять звезд астеризма, являются навигационными, других навигационных звезд в созвездии нет.
Со списком из более чем 160 звезд Кассиопеи, их достопримечательностями и особенностями можно ознакомиться, вызвав перечень:

Примечательные и видимые ЗВЕЗДЫ созвездия КАССИОПЕЯ.

Но вернемся к астеризму... Всего четыре отрезка соединяют пять звезд, но сколько всякой-всячины можно представить на их месте! Люди отнюдь не лишенные амбиций видят за этим контуром трон (астеризм Трон Кассиопеи), энтузиасты - огромную букву "M" и, соответственно, M-астеризм, пессимисты утверждают, что это "W" и отстаивают W-астеризм, а мечтающие об отдыхе видят кресло-качалку (рис.3). Примечательно, что название астеризма "Кресло-качалка" прижилось только в англоязычной среде, наверное, потому, что у них это звучит как "Rocker" (Рокер)...
Здесь же, следуя исторической традиции, будет использоваться название "астеризм Трон Кассиопеи".

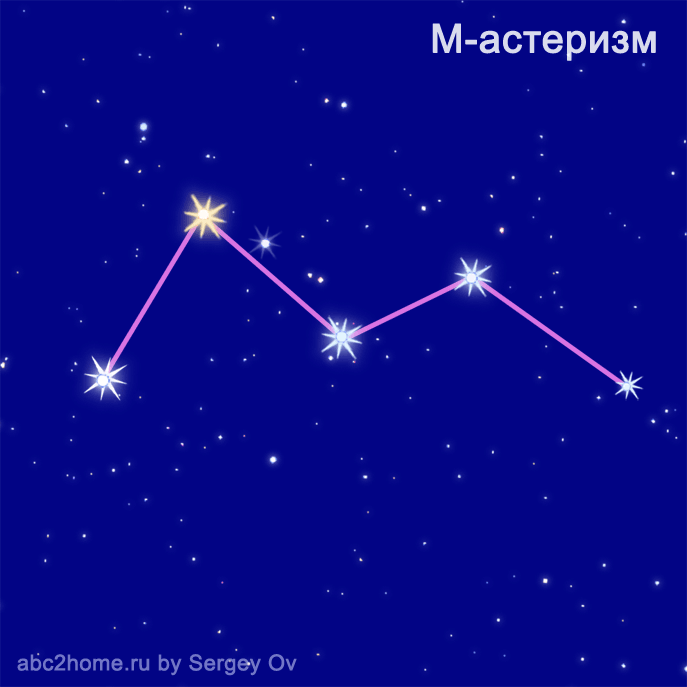

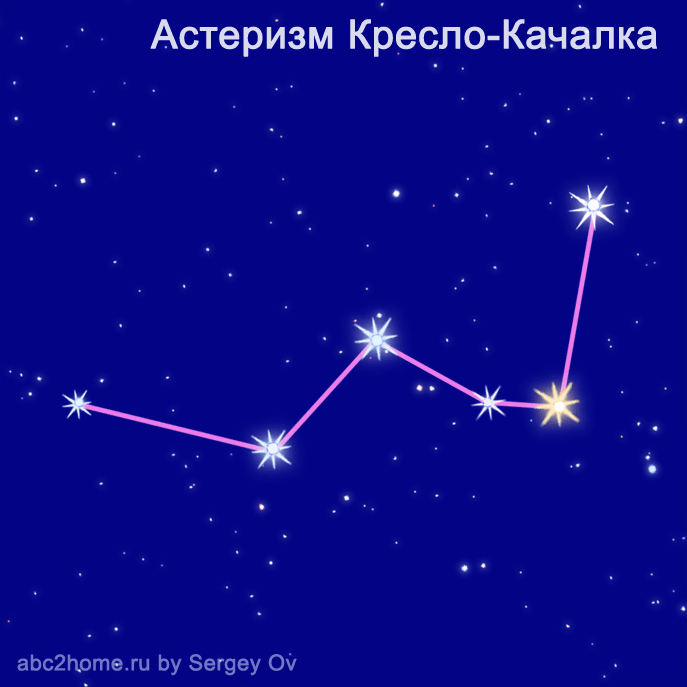

Рис. 3. Астеризм Трон в созвездии Кассиопеи. Другие версии восприятия и наименования астеризма "Трон": М-астеризм, W-астеризм и Кресло-качалка.

При создании контурного рисунка созвездия стараются одновременно решить две задачи: получившееся изображение, во-первых, должно соответствовать названию, а во-вторых, занимать как можно большую часть площади в пределах границ созвездия. Для построения предлагаемой нами версии контурного рисунка созвездия Кассиопеи используются почти все более или менее яркие звезды (вплоть до 5 звездной величины), по нему отчетливо можно представить на что-то указывающую даму (рис.3). Для того чтобы изображение представлялось более отчетливо контуры платья и шляпы подсвечены бирюзовым, лицо и грудь розовым цветом:

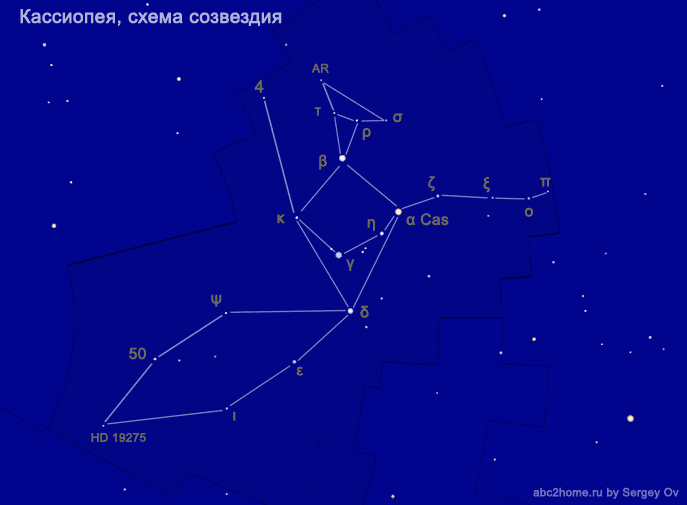

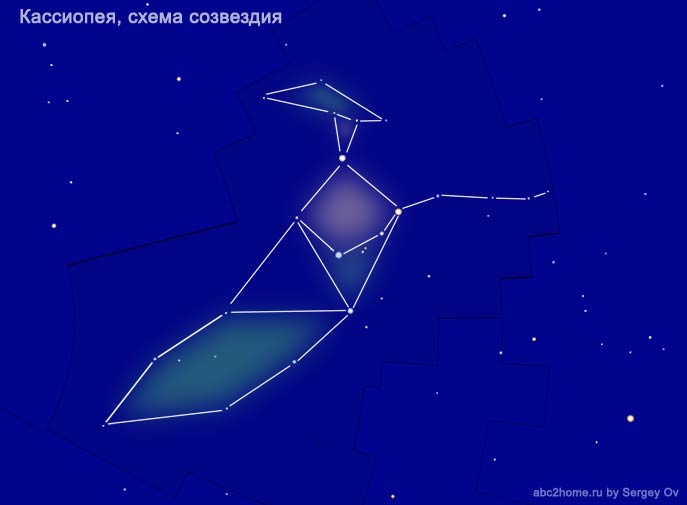

Рис. 4. Схема созвездия Кассиопея. Диаграмма по звездам (контурное изображение) сидящей на троне женщины - чтобы увидеть обозначения звезд подведите к рисунку курсор при включенном JavaScript.
Начнем обход контура диаграммы по звездам с кисти левой руки:
Пи Кассиопеи (π Cas) - Омикрон Кассиопеи (ο Cas) - Кси Кассиопеи (ξ Cas) - Дзета Кассиопеи (ζ Cas) - Шедар (α Cas; n5, узел) - Рукба (δ Cas; n6, узел) - Сегин (ε Cas) - Йота Кассиопеи (ι Cas) - HD 19275 - 50 Кассиопеи (50 Cas) - Пси Кассиопеи (ψ Cas) - Рукба (δ Cas; n6-11, узел) - Каппа Кассиопеи (κ Cas; n12, узел) - Нави, Гамма Кассиопеи (γ Cas) - Ахирд (η Cas) - Шедар (α Cas; n5-14, узел) - Каф (β Cas; n15, узел) - Тау Кассиопеи (τ Cas; n16, узел) - 4 Кассиопеи (4 Cas) - AR Кассиопеи - Сигма Кассиопеи (σ Cas) - Ро Кассиопеи (ρ Cas; n20, узел) - Тау Кассиопеи (τ Cas; n16- n20, узел) - Ро Кассиопеи (ρ Cas; n20 - n16, узел) - Каф (β Cas; n15-n20, узел) - - Каппа Кассиопеи (κ Cas; n12, узел) - кисть правой руки: Пси Кассиопеи (ψ Cas;) или как вариант 4 Кассиопеи (4 Cas)

Получившийся рисунок указующей царственной дамы, вполне соответствует мифологическому сюжету², поскольку указывает наша Кассиопея прямо на Андромеду, правда, одета, похоже, по моде 18 века... Рисунок почти реалистичен, но включает в себя 20 звезд созвездия. Чтобы воспроизвести его на небе, нужно обладать хорошей зрительной памятью, да и атмосфера должна быть почти идеально прозрачной... Поэтому стоит иметь про запас более простой контур.
Упрощенное изображение Кассиопеи состоит из 11 звезд. На рисунке 5 первым показан вариант, где Кассиопея как бы представлена в образе чрезвычайно встревоженной матери, призывающей спасти ее чадо, что не противоречит мифологическому сюжету.
На обоих вариантах схематического рисунка для ориентировки читателей время от времени подсвечивается астеризм Трон (он перевернут вверх ногами).

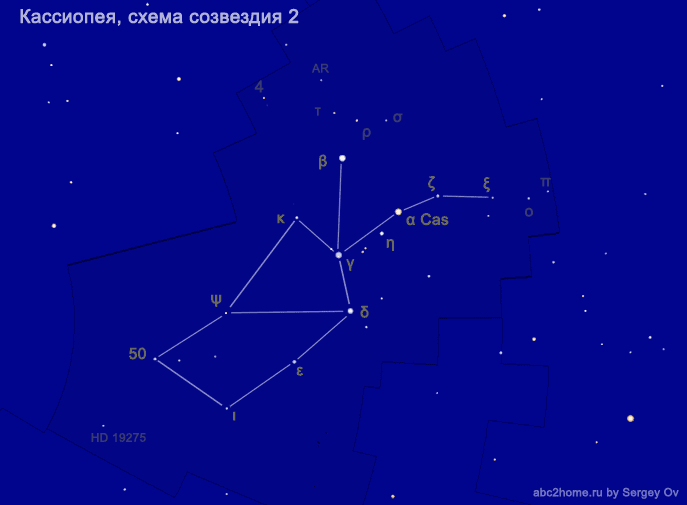

Рис. 5. Схема 2 для созвездия Кассиопея. Упрощенная диаграмма по звездам - контурное изображение паникующего человечка. Астеризм Трон подсвечивается время от времени. Чтобы увидеть упрощенную схему указывающей рукой женщины - подведите курсор при включенном JavaScript.
Контур диаграммы по звездам:
голова: Каф (β Cas);
шея: Каф (β Cas) - Нави, Гамма Кассиопеи (γ Cas, узел);
руки: Пси Кассиопеи (ψ Cas;) или  4 Кассиопеи (4 Cas) - Каппа Кассиопеи (κ Cas) - Нави, Гамма Кассиопеи (γ Cas, узел) - Шедар (α Cas; n5, узел) - Кси Кассиопеи (ξ Cas) - Дзета Кассиопеи (ζ Cas);
туловище: Нави, Гамма Кассиопеи (γ Cas, узел) - Рукба (δ Cas; узел);
ноги {платье}:  50 Кассиопеи (50 Cas) - Пси Кассиопеи (ψ Cas) - Рукба (δ Cas; узел) - Сегин (ε Cas) - Йота Кассиопеи (ι Cas) - HD 19275 {- 50 Кассиопеи (50 Cas)}



После того как контуры и самые яркие звезды созвездия изучены по рисункам, можно приступить к поиску созвездия Кассиопеи непосредственно на звездном небе.



Как найти созвездие Кассиопеи

Созвездие Кассиопеи обычно все находят по астеризму Трон. Лучше всего, чтобы этот Трон кто-либо показал - достаточно увидеть на небе эту конфигурацию звезд один раз, и она станет узнаваемой навсегда!

Самостоятельно же созвездие Кассиопеи можно найти следующим образом:

1. Если Вы живете примерно на широте Москвы, то буквально с самого начала осени выйдя на улицу примерно в полночь по местному времени, Вы обнаружите астеризм Трон прямо у себя над головой, в зените. Вам остается только правильно определиться с угловыми размерами трона и мысленно выстроить его рисунок по звездам.
Самое большое угловое расстояние в астеризме Трон, между Сегином и Кафом, составляет около 13°. Угловое расстояние между большим и указательным пальцем вытянутой руки взрослого человека составляет 16-18°, таким образом Трон на фоне вытянутой вверх руки будет выглядеть, примерно, так как показано на рис. 5.

Рис. 6. Оценка углового размера астеризма "Трон" в созвездии Кассиопеи с помощью вытянутой руки. Это изображение как бы подчеркивает компактность размещения ярких звезд Кассиопеи

2. Всесезонный способ определения местоположения Кассиопеи, заключается в "нацеливании" луча, через уже известные звезды. Самый лучший "выстрел" получится если продолжить линию от Алиот (ε UMa) за Полярную Звезду (α UMa) при этом получится точное попадание в Гамма Кассиопеи Нави, к тому же приглядевшись, Вы обнаружите, что Большой Ковш и астеризм Трон Кассиопеи расположены центрально-симметрично относительно Полярной Звезды.

Рис. 7. Как найти созвездие Кассиопеи? - Очень просто! Нужно мысленно провести линию через Алиот Большой Медведицы и Полярную Звезду - она приведет к самой яркой звезде Кассиопеи Нави. Есть и другие варианты: от любой из звезд ручки Большого Ковша так же провести линии к Полярной,  все они приведут к Кассиопее...

В таком положении как на рисунке 7 Больших и Малых Медведиц, Кассиопею и Трон можно увидеть весной поздним вечером.



История и мифология созвездия Кассиопея

Созвездие Кассиопеи - это фрагмент огромного мифологического полотна, занимающего половину неба (рис. 10). Стоит здесь повторить, что для древних греков звездное небо - это мир, целая панорама легенд, картина мироздания для посвященных, в изображениях на которой, одни и те же звезды могли использоваться для создания разных образов - разных созвездий в их понимании, многие из этих образов сохранились до наших дней.
Но вернемся к нашему участку звездного неба, в нем воплощен образ царицы Кассиопеи в момент, когда она просит Персея спасти от ужасного чудовища ее дочь Андромеду². Согласно легенде о Персее и Андромеде, в этот момент рядом с Кассиопеей, помимо Персея, находятся: царь Цефей; прикованная к скале принцесса Андромеда; чуть далее крылатый конь Пегас и народ (в нашей группе народ изображает Возничий, Ящерица и почему-то Треугольник), а в отдалении из морских глубин появляется ужасный Цетус (из-за странностей перевода, впоследствии "чудо-юдо рыба Кит" или просто Кит), который прибыл за Андромедой (не волнуйтесь, Персей спас ее и даже взял в жены).
Благодаря Клавдию Птолемею, описавшему созвездие Кассиопеи в своем звездном каталоге "Альмагест", этот образ прошел почти без изменений через века и сохраняется и в наше время. Правда на востоке, где не бывает цариц, Кассиопею называли, сначала "Женщиной на троне", затем "Обладательницей трона", а когда мусульманский уклад жизни вступил в полную силу - просто "Сидящая женщина". При всем этом, помимо уточнения координат ближневосточным астрономам стоит поставить в заслугу еще и образное представление созвездий в виде рисунков на фоне звезд в их рукописных книгах (рис. 8)

Рис. 8. Созвездие Кассиопея в "Книге неподвижных звезд" ас-Суфи (Al Sufi. Book of the constellations, or fixed stars. - Бодлеанская копия: Suwar al-Kawakib al-Thabitah (Book of fixed Stars) - копия, написанная сыном ас-Суфи в 1009 году в Иране). Если подождать, то на рисунке высвечивается традиционный астеризм созвездия "Трон Кассиопеи"

Для того чтобы можно было себе представить, какие трудности испытывали последователи Птолемея, при воспроизведении зрительных образов созвездий, привожу таблицу-описание звезд созвездия Кассиопеи из "Альмагеста":

Таблица 1. Клавдий Птолемей. Созвездие Кассиопея. Описание звезд, их координаты и яркость

N	Описание	Долгота	Широта	Экваториальные координаты	Звездная величина	Современная идентификация
1	Звезда на голове	♈ 7 1/2 1/3	N 45 1/3	0h 34m 28s; +54° 23′ 21	3,7	Дзета Кассиопеи - ζ Cas; HR 153
2	Звезда на груди	♈ 10 1/2 1/3	N 46 3/4	0h 40m 57s; +56° 44′ 6″	3	Шедар - α Cas; HR 168
3	Более северная на поясе	♈ 13	N 47 1/2 1/3	0h 45m 15s; +58° 28′ 1″	4	Ахирд - η Cas; HR 219
4	Звезда над троном у бедер	♈ 16 2/3	N 49	0h 55m 29s; +60° 50′ 12″	2,7	Нави - γ Cas; HR 264
5	Звезда на коленях	♈ 20 2/3	N 45 1/2	1h 29m 17s; +59° 26′ 29″	3	Рукба - δ Cas; HR 403
6	Звезда на голени	♈ 27	N 47 3/4	1h 50m 28s; +63° 38′ 24″	4	Сегин - ε Cas; HR 542
7	Звезда на конце ноги	♉ 1 2/3	N 47 1/3	2h 17m 27s; +64° 52′ 18″	4	Йота Кассиопеи - ι Cas; HR 707
8	Звезда на левой руке	♈ 14 2/3	N 44 1/3	1h 6m 49s; +56° 12′ 9″	4	Марфак - θ Cas; HR 343
9	Звезда ниже левого локтя	♈ 17 2/3	N 45	1h 17m 30s; +57° 54′ 6″	5	Фи Кассиопеи - φ Cas; HR 382
10	Звезда на правом локте	♈ 2 1/3	N 50	23h 54m 13s; +55° 58′ 39″	6	Сигма Кассиопеи - σ Cas; HR 9071
11	Звезда над подножием трона	♈ 15	N 52 2/3	0h 29m 06s; +63° 03′49″	4,3	Каппа Кассиопеи - κ Cas; HR 130
12	Звезда на середине спинки трона	♈ 7 1/2 1/3	N 51 2/3	00h 6m 34s; +59° 27′ 34″	3	Каф - β Cas; HR 21
13	Звезда на конце спинки трона	♈ 3 2/3	N 51 2/3	23h 51m 19s; +57° 48′ 8″	6	Ро Кассиопеи - ρ Cas; HR 9045



Ян Гевелий, в своем атласе «Уранография» (издан в 1690), старается как можно точнее следовать описаниям Птолемея, к сожалению, оригинал атласа создан в проекции "божественного взгляда" - как будто Вы смотрите на небесную сферу извне...
Чтобы картина соответствовала "земному" виду созвездия Кассиопея, а так же, чтоб подсветить звезды, был составлен предлагаемый Вашему вниманию коллаж:

Рис. 9. Созвездие Кассиопея - коллаж на основе рисунка в атласе Яна Гевелия (подсвечены только те звезды, которые были занесены самим Гевелием в атлас). Если подождать, то на рисунке высвечивается традиционный астеризм созвездия

Обратите внимание, как на рисунке ас Суфи, так и на рисунке Гевелия время от времени проявляется "зигзаг" современного взаимного расположения звезд астеризма Трон Кассиопеи. Так вот как ни крути этот зигзаг со звездами на рисунках он не совмещается... Как Вы думаете, почему? - Это неточность определения положения звезд древними астрономами или все-таки звезды движутся, кажется, чем старше рисунок, тем больше расхождение?
Для тех, кто пожелает это проверить подготовлена таблица от ас Суфи: Звезды Женщины на троне

В  атласе  Яна Гевелия представлена звезда, которая в наше время уже не существует - это отмеченная большим туманным пятном сверхновая, вспыхнувшая в начале ноября 1572 года. Появление звезды и дальнейшие изменения ее яркости было детально описано Тихо Браге. Несмотря на огромную удаленность (теперь известно около 7500 световых лет) к 11 ноября яркость звезды достигла такой величины, что она была видна даже днем, а как известно, в первые дни после взрыва сверхновой, интенсивность жесткого излучения на прядки превосходит видимый свет, то есть жители северного полушария Земли подверглись длительному воздействию радиоактивного излучения из космоса (нейтроны и жесткое гамма излучение внешние сферы Земли задержать не могут).
Возможно, Сверхновая Тихо-Браге SN 1572 положила конец эпохе Возрождения...

Sergey Ov (Seosnews9)

P.S. Вообще из космоса человечеству грозят три опасности: астероидная бомбардировка, близкий катаклизм межзвездного масштаба и негативное воздействие со стороны чуждых форм жизни. Сейчас люди стоят на пороге решения проблемы как снять астероидную угрозу, но две другие угрозы человечество отвести пока не может...

1. Астеризм - группа звезд, образующая характерный рисунок и имеющая самостоятельное название. Астеризм может быть как частью созвездия, например, Трон, так и объединять несколько созвездий, например, Весенний Треугольник.

2. К группе Персея относятся созвездия:
Кит, Пегас, Андромеда, Возничий, Персей, Кассиопея, Цефей, Ящерица, Треугольник.

Рис. 10. Группа созвездий Персея

Созвездия Кит (Цетус), Пегас, Андромеда, Персей, Кассиопея, Цефей объединены общим мифическим сюжетом, а так сказать, "затесавшиеся в группу" Возничий, Ящерица и Треугольник попали сюда благодаря общим границам (или потому, что их больше некуда пристроить...).

Миф о Персее и Андромеде (краткое изложение)
Когда Персей после победы над Гидрой возвращался домой на своем крылатом коне Пегасе, то пролетая близ морского берега, заметил прикованную к скале девушку и толпу народа в отдалении. Он приземлился рядом с девушкой, которая ему сразу приглянулась, а звали ее Андромеда. Расспросив девушку Персей узнал, что она, принцесса этой страны, отдана в жертву чудовищу Цетусу, по воле богов, чтобы прекратить бедствия, учиняемые этим монстром. Царь Цефей и царица Кассиопея находились неподалеку. Персей заявил родителям Андромеды, что готов сразится с чудовищем, но в случае победы просит руки их дочери. Родители согласились. В этот момент из под воды в отдалении показался ужасный Цетус (что и запечатлено на небесном полотне). В тяжкой битве, благодаря мечу подаренному богами, Персей победил чудовище, женился на Андромеде и их дети стали родоначальниками персидского народа...

3. Навигационные звезды - это звезды, используемые в мореплавании и авиации для определения местоположения кораблей и самолетов, в случае отказа технических средств. В настоящее время к навигационным относят звезды перечисленные в «Морском астрономическом ежегоднике».

4. Прямое восхождение и склонение - название координат во второй экваториальной системе отсчета
