Созвездие Орел в рисунках

В оригинальной статье "Созвездие Орел" многие из рисунков-иллюстраций показываются с помощью JavaScript, вследствие чего, они могут отображаться не на всех устройствах, на этой странице представлены для просмотра все изображения.



Созвездие Орла (Aquila) является самым древним созвездием группы Геркулеса,^{1} - еще Древние Вавилоняне более 3000 лет назад представляли образ Орла в рисунке из звезд созвездия.
Линия небесного экватора делит созвездие Орла на две неравные части, большая часть принадлежит Северному полушарию, таким образом, его можно классифицировать как северное экваториальное созвездие.
В площадном рейтинге всей небесной сферы (небосферы) Орел двадцать второй (22 место), а среди созвездий Северного полушария он занимает тринадцатое место (652 кв.град.) вслед за созвездием Возничий.
Созвездие Орла граничит с девятью созвездиями - это Стрела, Геркулес, Змееносец, Хвост Змеи, Щит, Стрелец, Козерог, Водолей и Дельфин.
Орел на территории России является заходящим, видимым полностью созвездием (склонение от -11,9° до 18,7°).
В полуночную кульминацию созвездие Орла попадает в середине лета и держится в ней целый месяц - от начала до конца июля (прямое восхождение от 18^ч 41^м до 20^ч 38^м), вследствие чего Орел считается летним созвездием.
На широте Москвы созвездие Орла всецело доступно для наблюдения с февраля по декабрь.

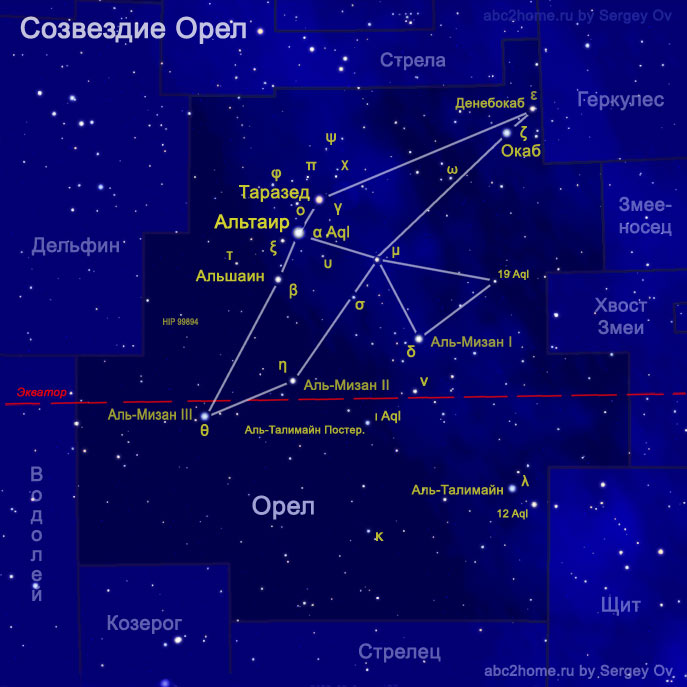

Границы созвездия и большая часть видимых звезд изображены на рисунке 2.Aql - вид на созвездие Орел в момент кульминации (в таком ракурсе принято представлять созвездия в астрономии):

Рис. 2.Aql. Созвездие Орел. Исторически сложившиеся и утвержденные МАС (IAU) наименования наиболее приметных звезд.
С помощью этого рисунка можно потренироваться в построении контуров созвездия Орел, если к рисунку 2.Aql подвести курсор - будут видны звезды и только звезды.
Чтобы увеличить изображение звезд созвездия на весь экран, кликните по рисунку.

Альтаир (Altair), Альфа Орла, белая горячая звезда класса A7 главной последовательности находится на расстоянии 16,8 светового года от Солнца - это расстояние чуть больше оговоренных Астрономическим Союзом границ сферы ближнего окружения Солнечной системы в 5 парсек (16,308 св. лет).
Альтаир пока не вошел в ближний круг, но в настоящее время приближается к солнечной системе с лучевой скоростью (R_V) -26,1 км/c.
Скорость сближения Альтара и Солнца, главным образом, определяется собственным движением Солнца относительно ближайших звезд, вектор скорости этого движения направлен в сторону созвездия Геркулеса, и отклонен от направления на Альтаир на совсем небольшой угол (Рис. 3.Aql).

Рис. 3.Aql Альтаир, Солнце и ближайшие звезды

Примерно через 6000 лет Альтаир официально станет звездой ближнего окружения Солнечной системы.
Альтаир является звездой среднего возраста для своего класса (около миллиарда лет) с высокой, по сравнению с Солнцем, металличностью (высоким содержанием элементов тяжелее гелия).
Альтаир так же как и его яркая соседка по летнему треугольнику Вега (Рис.3.Lyr) очень быстро вращается вокруг своей оси. На экваторе скорость вращения, оценивается в 200 км/с (скорость разрушения поверхности звезды - 450 км/с). Для сравнения: скорость вращения на экваторе Солнца чуть больше двух километров в секунду (7284 км/ч ≈ 2 км/с). Альтаир вращается в сто раз быстрее Солнца и поэтому имеет форму приплюснутого эллипсоида вращения с соотношение диаметров 22% (Рис. 4.Aql).

Рис. 4.Aql. Альтаир, α Aql - рисунок на основе данных интерферометра CHARA

На счастье Солнечной системы, наш очень близкий сосед Альтаир имеет массу около 1,8 M_⊙ и никогда не станет сверхновой, его запаса водорода должно хватить, по разным оценкам, еще примерно на миллиард лет, после чего он станет красным гигантом.

В качестве основной схемы звездного рисунка Орла выбрано наиболее пропорционально близкое к оригиналу изображение парящего орла, хотя здесь и имеет место нарушение границ созвездия, зато никто не скажет, что это курица или птеродактиль (рис.5.Aql):

Рис. 5 .Aql. Созвездие Орел (Aquila - лат.). Диаграмма по звездам (контурное изображение) парящего орла - Чтобы увидеть обозначения звезд подведите к рисунку курсор при включенном JavaScript.
Авторская версия диаграммы по звездам (контурного изображения) орла.

Схематическая визуализация Орла по звездам, представленная на рисунке 5.Aql, уже используется для изображения созвездия Орел на карте-планетарии: "Звездное небо России".

На рисунке 6.Aql представлены четыре чередующиеся схематические изображения из звезд Орла, которые можно обнаружить во время кульминации созвездия:

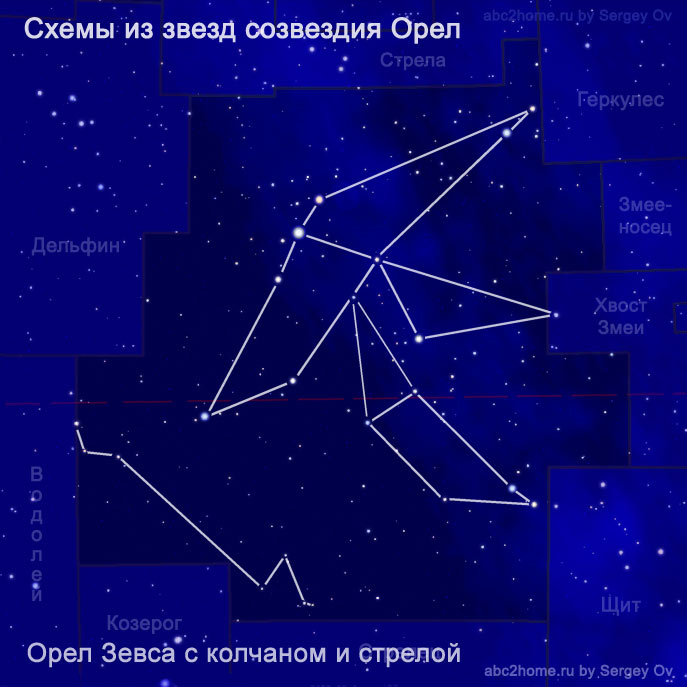

Рис. 6.1.Aql. Орел с колчаном Зевса, схема С. Ов

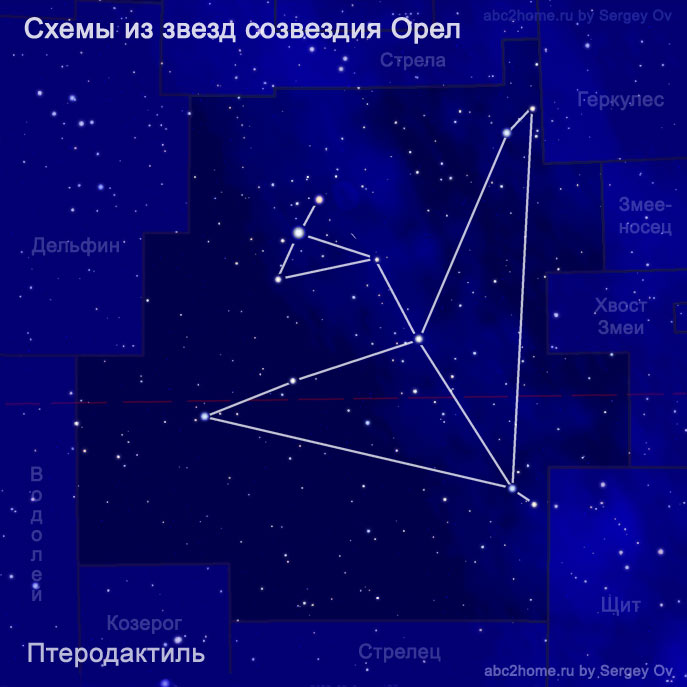

Рис. 6.2.Aql. Птеродактиль

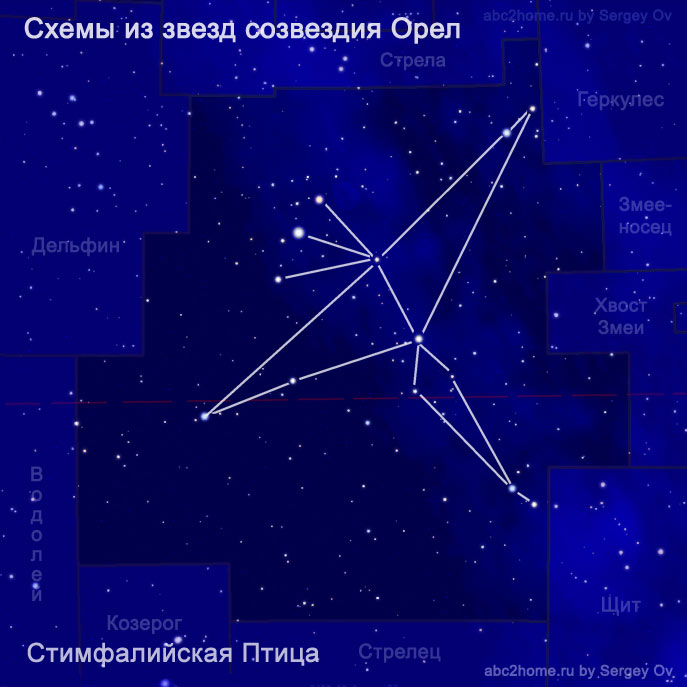

Рис. 6.3.Aql. Стимфалийская Птица

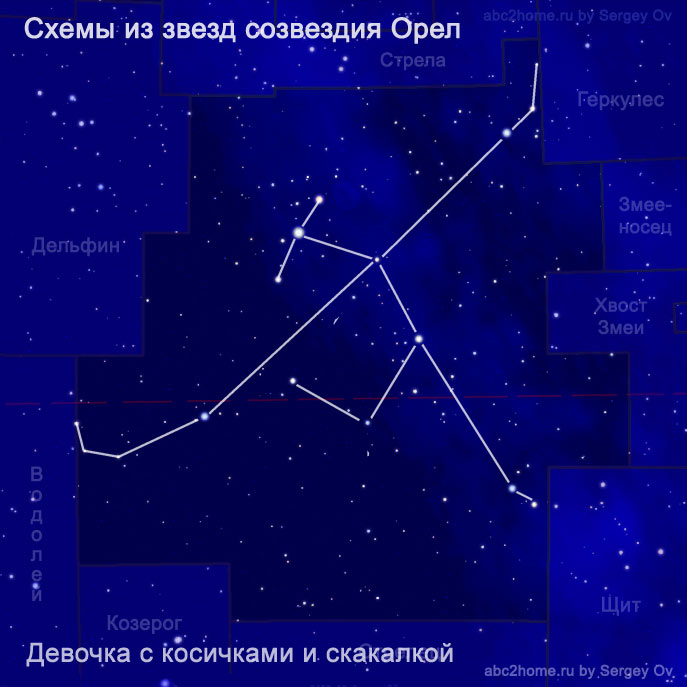

Рис. 6.4.Aql. Девочка с косичками и скакалкой, схема С. Ов

Рисунки 6.Aql. Варианты схематических изображений из звезд созвездия Орел - вид при кульминационном положении созвездия:



Интересно посмотреть, как менялись представления о созвездии Орла со времен Клавдия Птолемея до наших дней - именно такую эволюцию созвездия иллюстрируют три первые схематические изображения рисунка 7.Aql:

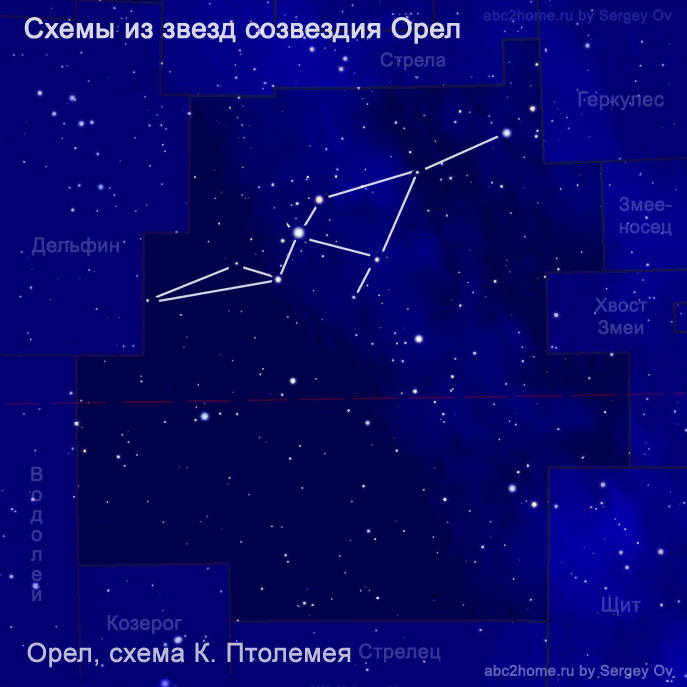

Рис. 7.1.Aql. Орел, схема К. Птолемея

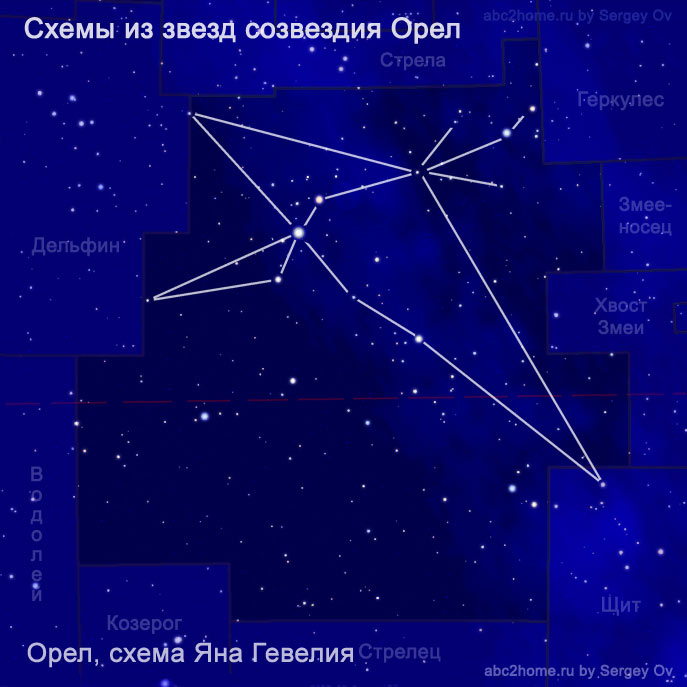

Рис. 7.2.Aql. Орел, схема Яна Гевелия

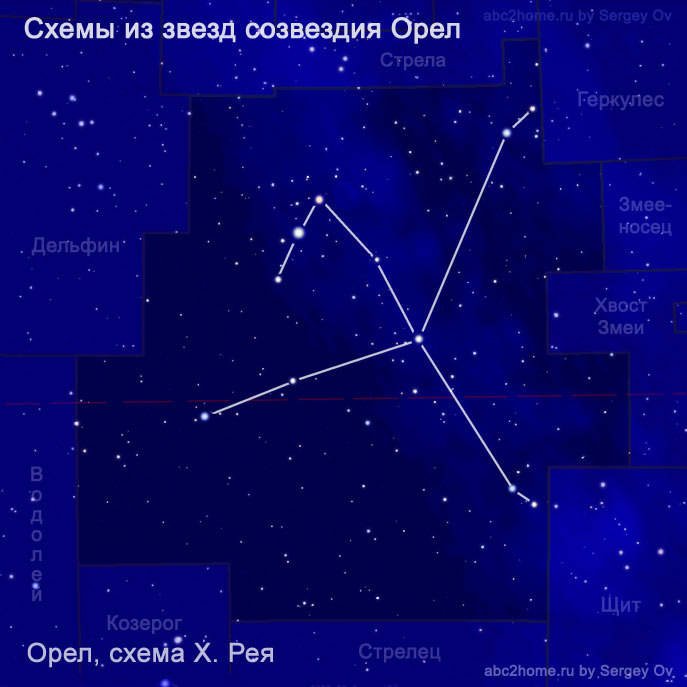

Рис. 7.3.Aql. Орел, схема Х. Рея

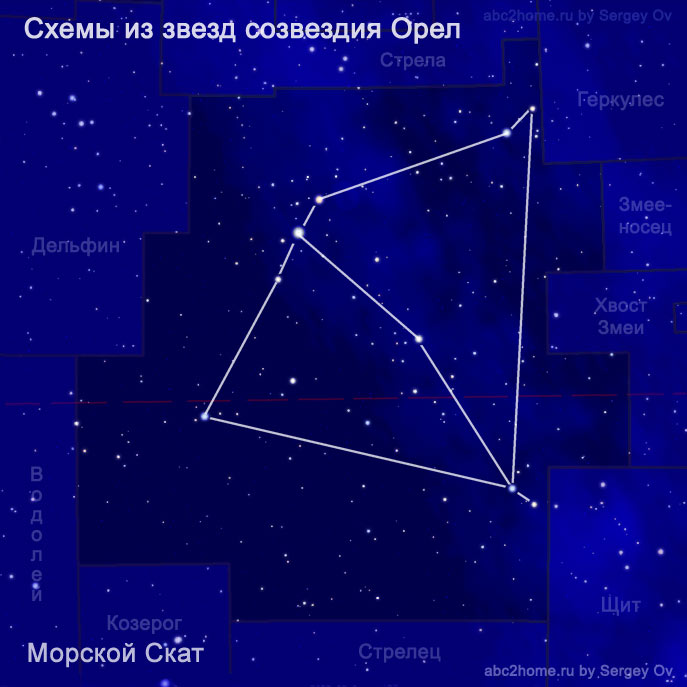

Рис. 7.4.Aql. Морской Скат

Рисунки 7.Aql. Рисунки из звезд созвездия Орел

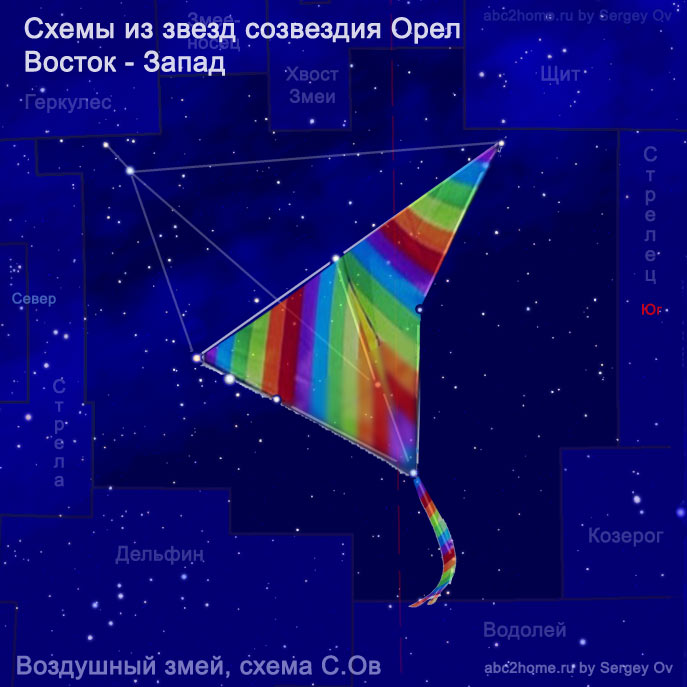

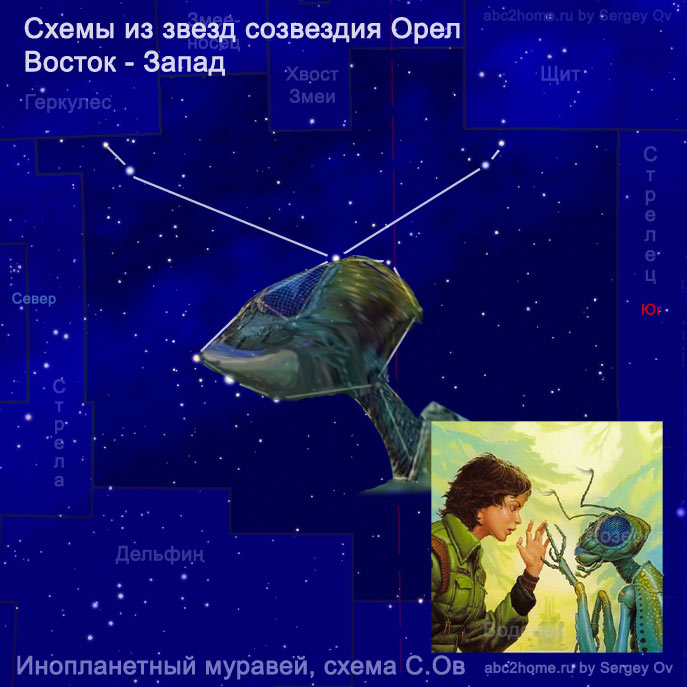

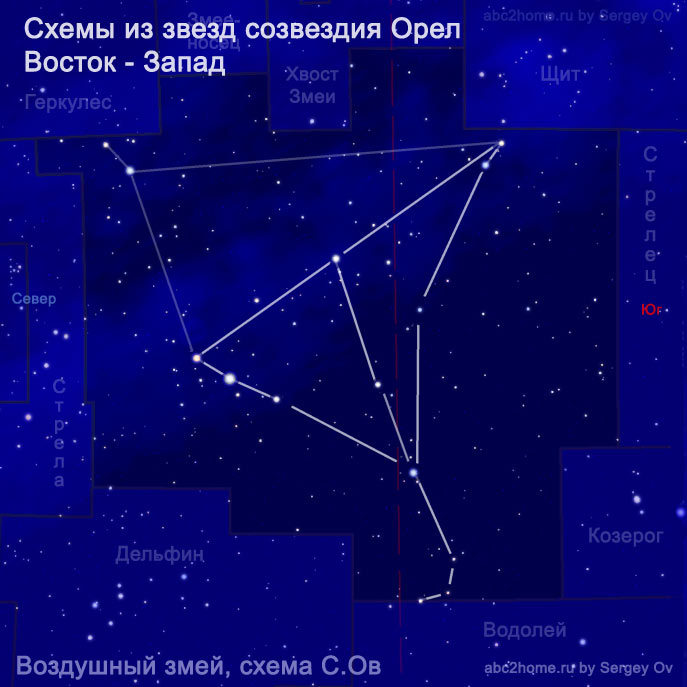

Не менее плодотворным для составления схематических рисунков является так же направление Восток - Запад. На рисунке 8.Aql представлен набор схематических изображений из звезд, которые можно себе представить при взгляде на созвездие, повернувшись на восток:

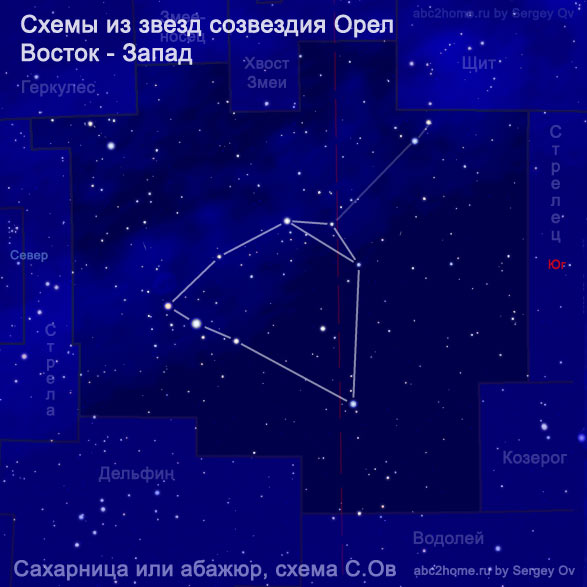

Рис. 8.1.Aql. Абажур или сахарница, схема С.Ов



Рис. 8.2.Aql. Бантик «Бабочка», схема С.Ов

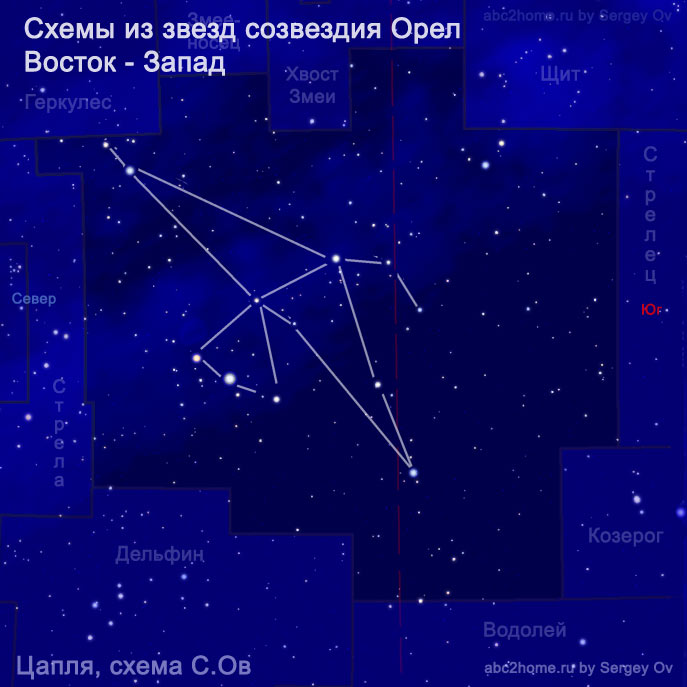

Рис. 8.3.Aql. Цапля, схема С.Ов

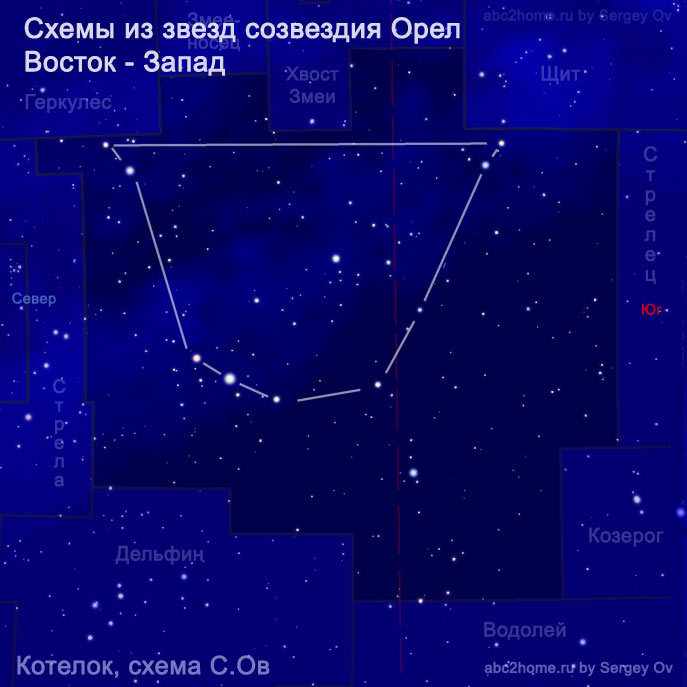

Рис. 8.4.Aql. Котелок, схема С.Ов

Рисунки 8.Aql. Рисунки из звезд созвездия Орел, при взгляде с востока на запад



При взгляде на созвездие Орла в направлении с севера на юг, современный наблюдатель в качестве изображения, по максимуму заполняющего выделенную площадь, может себе представить себе парусную яхту, фанаты лыжного спорта смогут увидеть лыжника на трамплине, любители фэнтези - дракона, а картежники - пикового туза в серии рисунков 9.Aql:

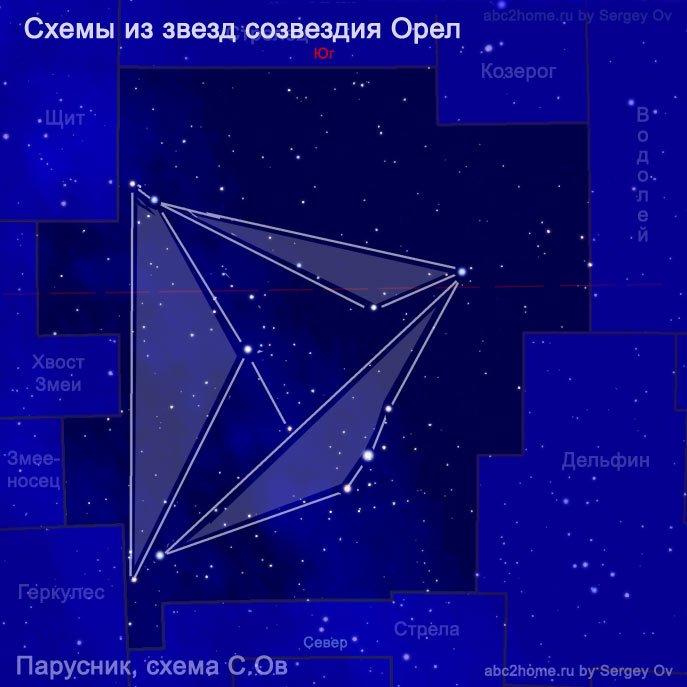

Рис. 9.1.Aql. Парусник, схема С.Ов



Рис. 9.2.Aql. Лыжник на трамплине, схема С.Ов

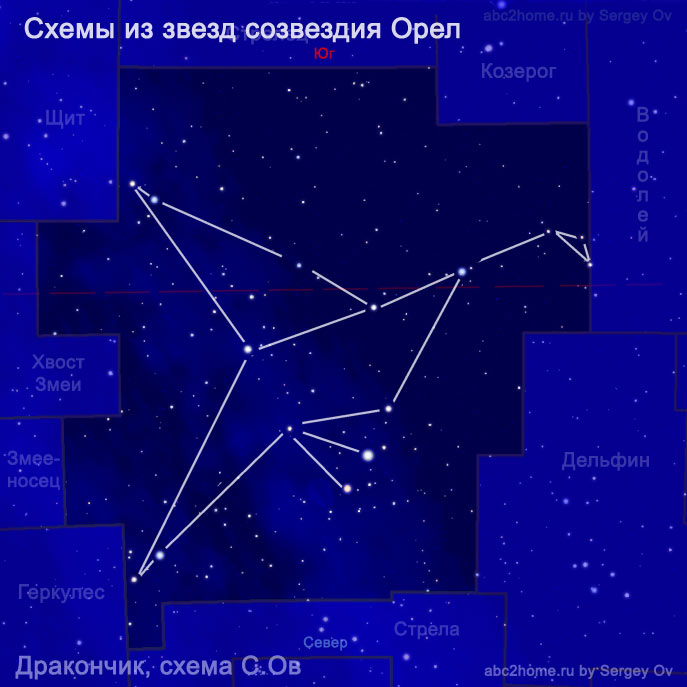

Рис. 9.3.Aql. Дракончик, схема С.Ов

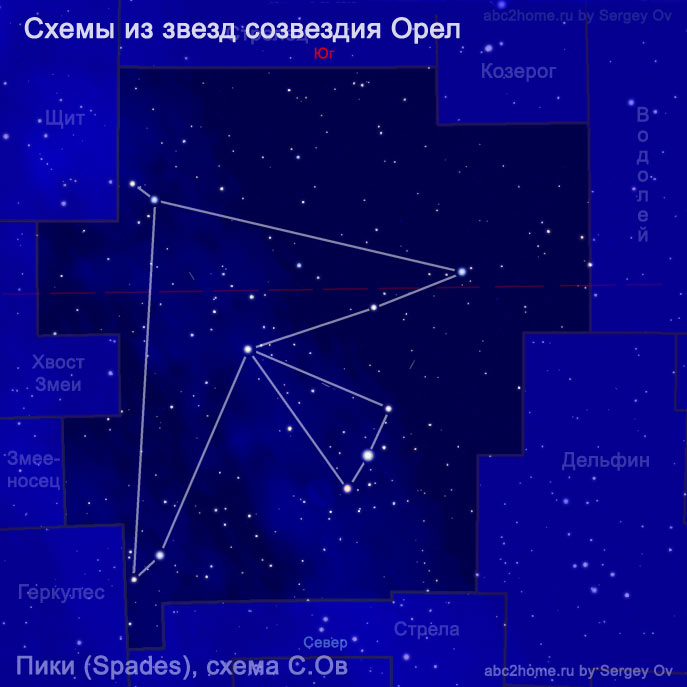

Рис. 9.4.Aql. Пики, вини (slades), схема С.Ов

Рисунки 9.Aql. Схематические рисунки, построенные при взгляде на созвездие Орла с запада на восток



Если посмотреть на созвездие Орла с запада на восток, то самым крупным, заполняющим почти все пространство созвездия, рисунком представляется пасторальный образ девушки с серпом (Рис. 10.Aql ):

Рис. 10.Aql. Девушка с серпом - схематический рисунок из звезд созвездия Орел
Чтобы увидеть обозначения звезд подведите курсор на край рисунка...

Изобразительный возможности созвездия Орла, конечно же, представленными здесь рисунками не ограничиваются, еще достаточно большой резерв сохранен для полета изобразительной фантазии читателей. Присылайте схематические рисунки на форум!





Астеризмы Орла

Самым древним астеризмом^[4] созвездия Орел можно было бы считать звездный рисунок огненного меча Шамаша, если быть уверенными в том, что Древние Шумеры могли себе позволить осознавать божественные вещи отдельно бога.

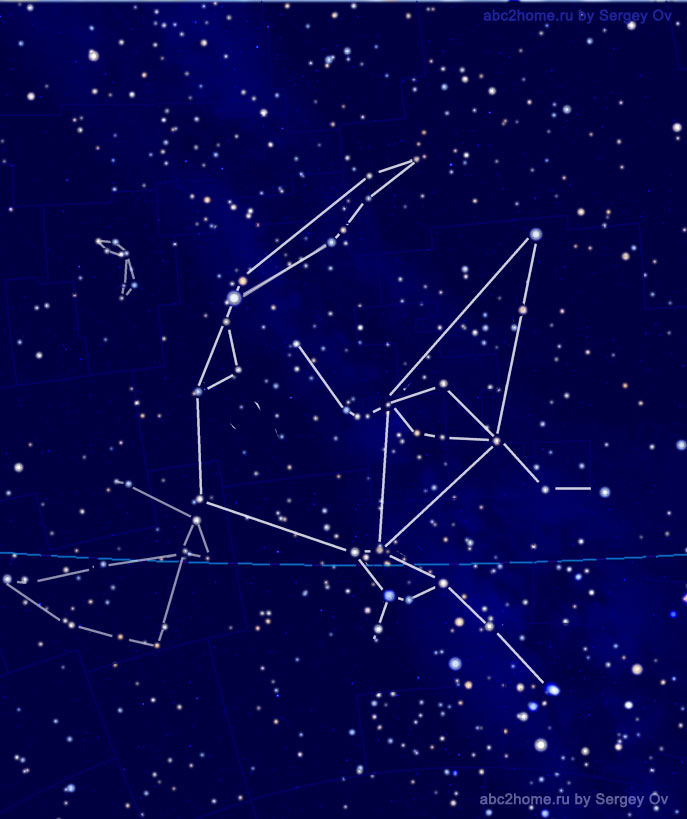

На рисунке 14.Aql представлен звездный рисунок огненного меча Шамаша, как астеризм, большая часть которого попадает на современные границы созвездия Орла:

Рис. 14.1..Aql. "Огненный Меч Шамаша" - схема из линий, соединяющих звезды созвездия Орла

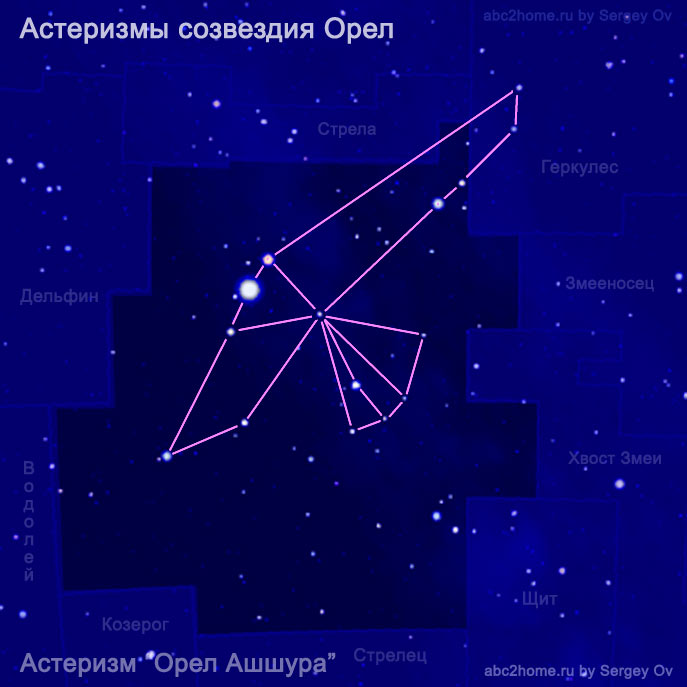

Рис. 14.2.Aql. "Орел Ашшура" - изображение из линий, соединяющих звезды созвездия Орла:

Рисунки 14.Aql. Древнейшие астеризмы "Огненный Меч Шамаша" и "Орел Ашшура" - изображения из линий, соединяющих звезды созвездия Орла

На рисунке. 15.Aql. представлена серия не столь древних, но хорошо запоминающихся астеризмов, с помощью которых созвездие Орла легко распознается:

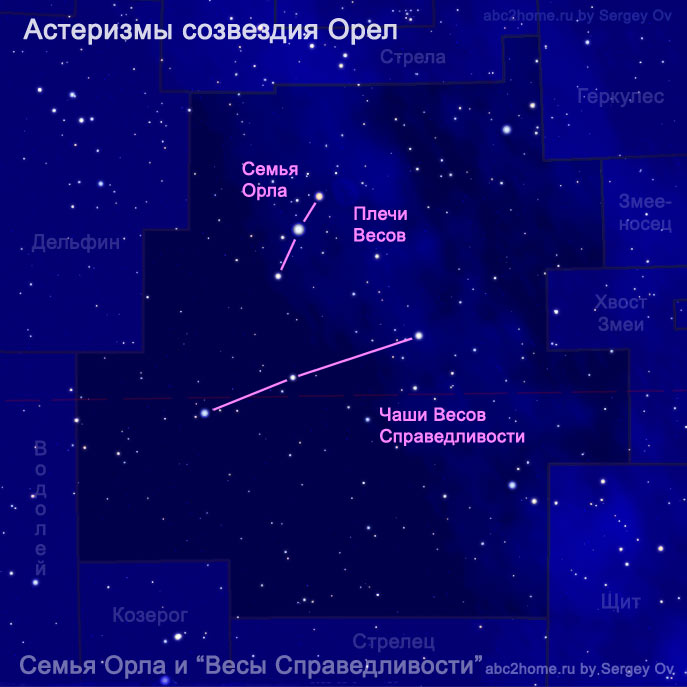

Рис. 15.1.Aql. Астеризмы Семья Орла и Чаши Весов



Рис. 15.2.Aql. Астеризм Трезубец (Trident)

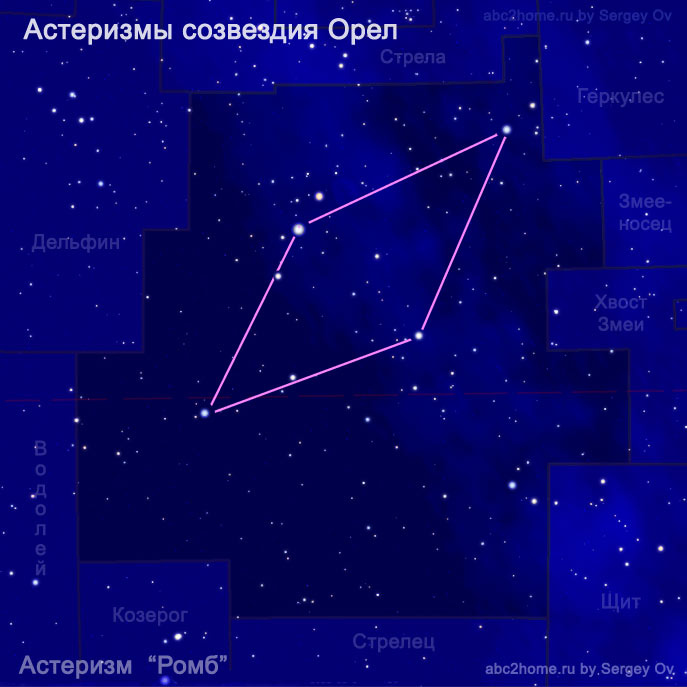

Рис. 15.3.Aql. Астеризм Ромб

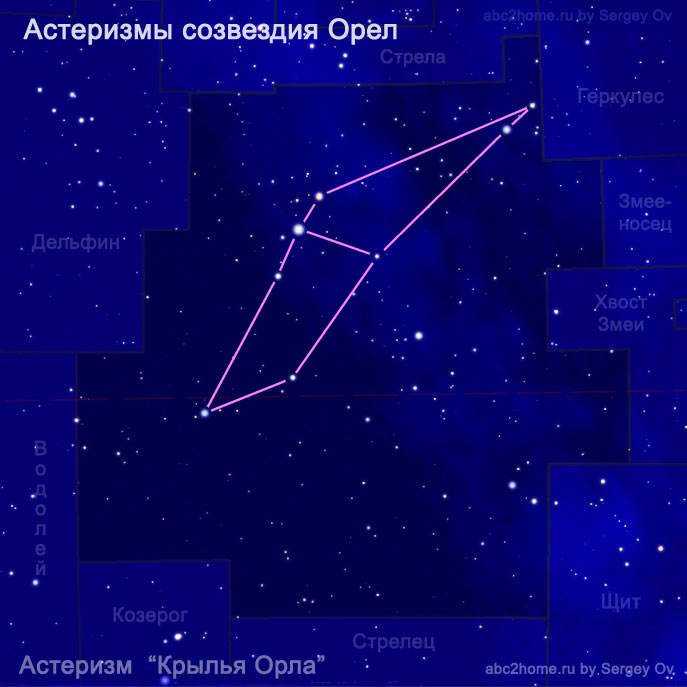

Рис. 15.4.Aql. Астеризм Крылья Орла

Рис. 15.Aql. Рисунки астеризмов из звезд созвездия Орла

Астеризмы могут быть построены в виде рисунков из звезд, как внутри созвездия, так и на основе самых ярких звезд из нескольких разных созвездий.

Созвездие Орел выступает в качестве сооснователя сезонного астеризма Летний Треугольник (Летне-осенний).
Альтаир (α Орла; 0,77^m) является самой южной и второй по яркости звездой Летнего Треугольника (Рис.18.Aql):

Рис. 16.Aql. Сезонный астеризм Летний Треугольник.



Как найти созвездие Орла

Поскольку созвездие Орла является заходящим созвездием, то для определения его местонахождения важно наличие линий визирования от хорошо известных незаходящих созвездий.
Созвездию Орла в этом плане повезло - главными пунктами отправления для его поиска являются созвездия Большая Медведица и Кассиопея (рис.17.Aql):

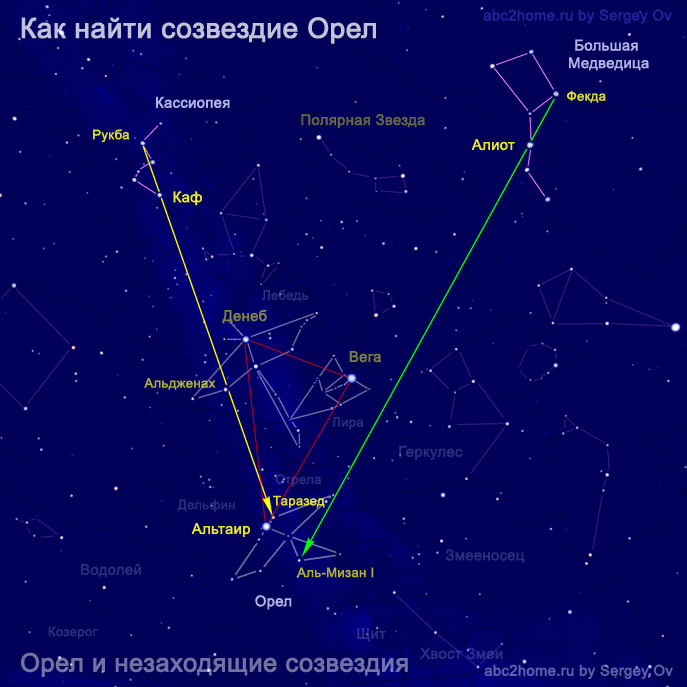

Рис. 17.Aql. Как найти созвездие Орел от незаходящих в России созвездий Большая Медведица и Кассиопея

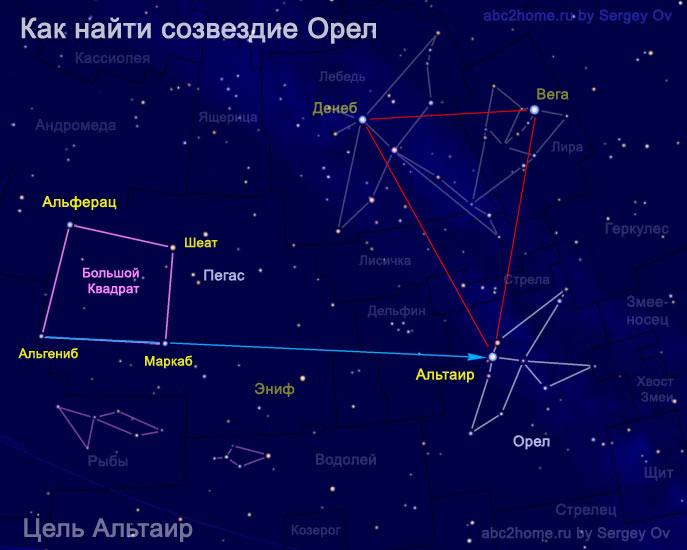

Единственное точное попадание в Альтаир получается с помощью звезд Большого Квадрата созвездия Пегас (рис. 18.Aql):

Рис. 18.Aql. Как найти созвездие Орел с помощью звезд созвездия Пегас

К сожалению, от ярких звезд соседнего созвездия Лебедь не удается построить линии визирования, ведущие к ярким звездам Орла и становится очень ценной возможность найти созвездие Орла с помощью звезд Лиры (рис. 19.Aql):

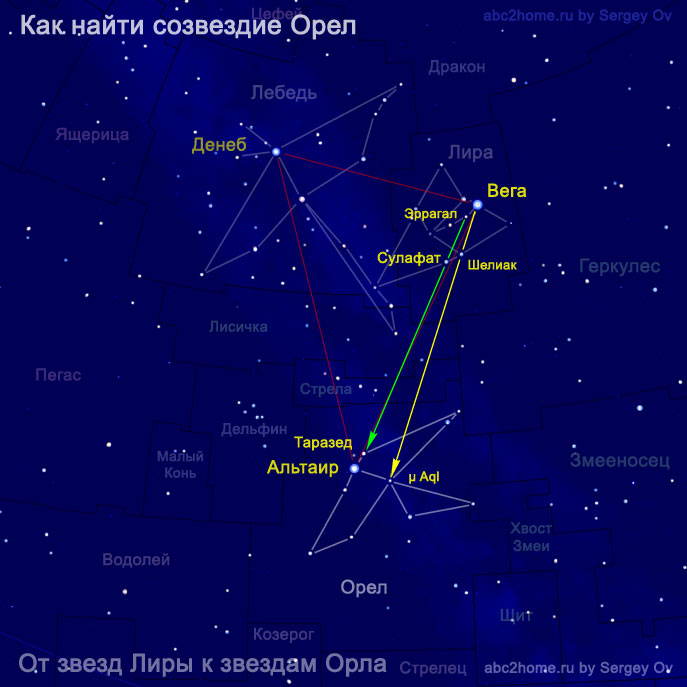

Рис. 19.Aql. Как найти созвездие Орел с помощью звезд созвездия Лиры

Теперь остается только правильно определиться с угловыми размерами созвездия Орел. На рисунке 20.Aql созвездие представлено в том положении, таким его можно увидеть над головой летним или осенним вечером, повернувшись на юг или юго-запад.

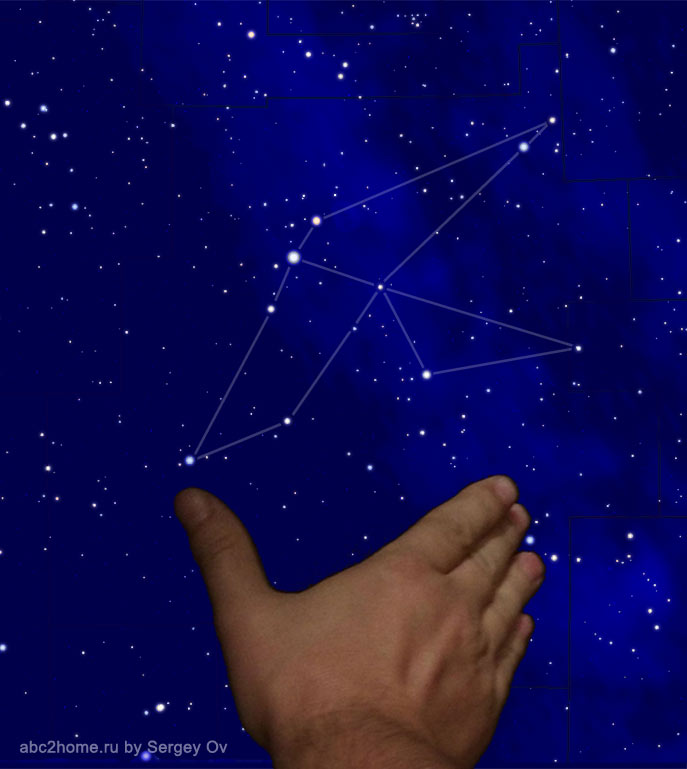

Рис. 20.Aql. Оценка углового размера созвездия Орел с помощью вытянутой руки.





История и мифология созвездия Орел

Первые артефакты, связанные с областью небес, занимаемой современным созвездием Орел, можно отнести к III тысячелетию до нашей эры. В частности, рельефный рисунок на цилиндрической каменной печати, датируемой 2400 - 2300 годами до нашей эры (Печать писца Эдда).
Фотография оттиска печати на глине с изображением Энки и его символических спутников Козерога и птицы Имдугут в окружении дружественных ему богов светлых сил Двуликого Исимудпа и Бога-Солнца Шамаша представлен на рисунке 21.Aql:

Зеркальное отражение такой зарисовки возвращает ее к возможности проекции на земной вид ночного неба. Результаты зеркального отражения фрагмента оттиска печати представлены на рисунке 22.Aql:

Рис. 22.Aql. Бог-Солнце Шамаш с Огненным мечом

Путем нескольких итераций масштаба рисунка 22.Aql удалось найти рисунок из звезд хорошо совместимый с изображением Бога-Солнца Шамаша. Оказалось, что божественный небесный образ, занимает место 7 современных созвездий: Козерога, Орла, Геркулеса, Змееносца, Змеи, Скорпиона и Стрельца.
Совместимость изображения Шамаша на печати Эдда с рисунком звездного неба наглядно демонстрирует рисунок 23.Aql:

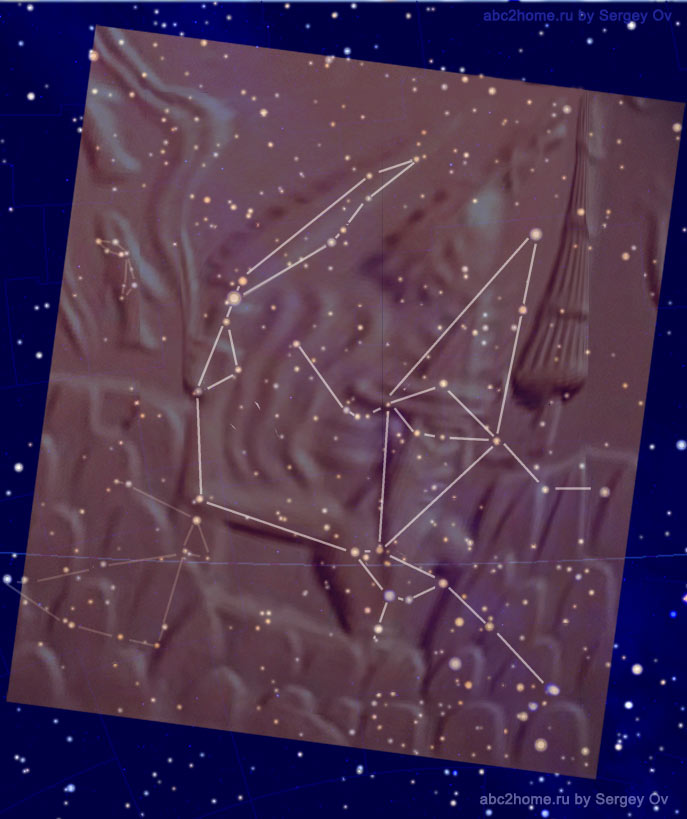

Рис. 23.1.Aql. Изображения Шамаша с Огненным Мечом -схематический рисунок из звезд

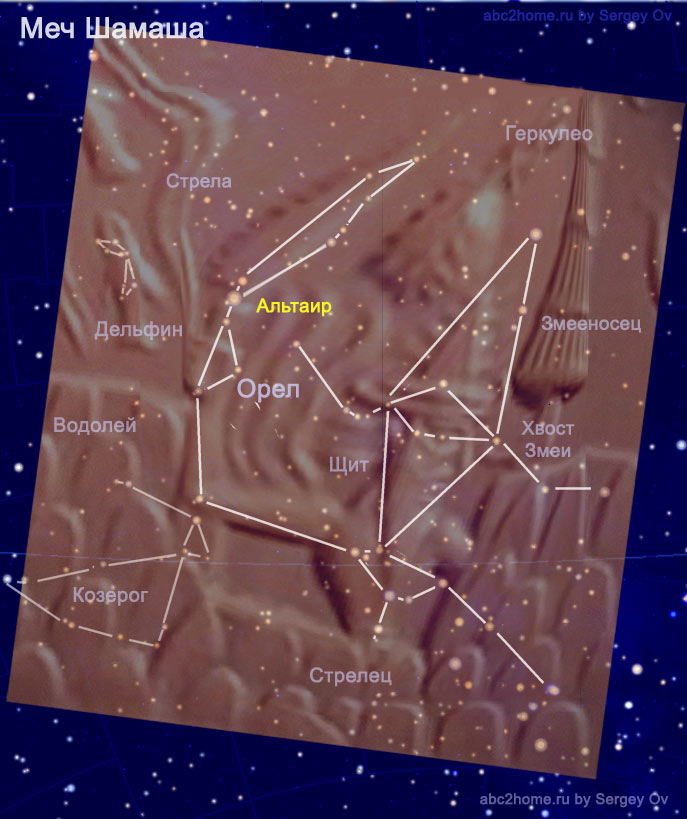

Рис. 23.2.Aql. Совмещение карты звездного неба и изображения Шамаша с Огненным Мечом

Рис. 23.3.Aql. Совмещение карты звездного неба с названиями современных созвездий и изображения Шамаша с Огненным Мечом

Рисунки 23.Aql. Увеличенный фрагмент оттиска каменной печати (The seal ADDA). Рисунок представлен в зеркальном отражении. Совмещение карты звездного неба и изображения Шамаша с Огненным Мечом

Образец современной ассирийской иконографии Бога Ашшура, созданный на основе древней символики представлен на рисунке 24.Aql.

Рис. 24.Aql. Ассирийский Бог Ашшур - коллаж на основе контурных зарисовок древних рельефных изображений Ашшура.



Персидский астроном ас-Суфи (Абу-л-Хусейн Абдуррахман ибн Умар ас-Суфи) в 10 веке нашей эры в своей "Книге неподвижных звезд"^{2} , следуя Птолемею, представляет прообраз сидящего орла. В то же время, согласно местной восточной традиции, на этом месте находится парящий орел, и ас-Суфи изображает неподвижного орла с расправленными крыльями (рис.25.Aql):

Рис. 25.Aql. Созвездие Орел в "Книге неподвижных звезд" ас-Суфи (Al Sufi. Book of the constellations, or fixed stars. - Бодлеанская копия: Suwar al-Kawakib al-Thabitah (Book of fixed Stars) - копия, написанная сыном ас-Суфи в 1009 году в Иране)

В атласе Яна Гевелия «Уранография», изданном в 1690 году, на месте современного созвездия Орла изображено два созвездия - собственно созвездие Орла, с изображением парящей птицы в необычном ракурсе, и рисунок очень юного Антиноя.
Созвездие Антиноя было предложено во втором веке нашей эры в честь погибшего любимца римского императора. Поскольку это созвездие отсутствует в "классическом" списке созвездий Альмагеста Птолемея, то многие астрономы просто не признавали это созвездия, еще большая часть вообще не одобряла страсти, связанные с его появлением.
Рисунок созвездия иллюстрируется коллажем, созданным на основе картины из атласа Яна Гевелия, путем ее зеркального отражения, для придания вида "изнутри небесной сферы":

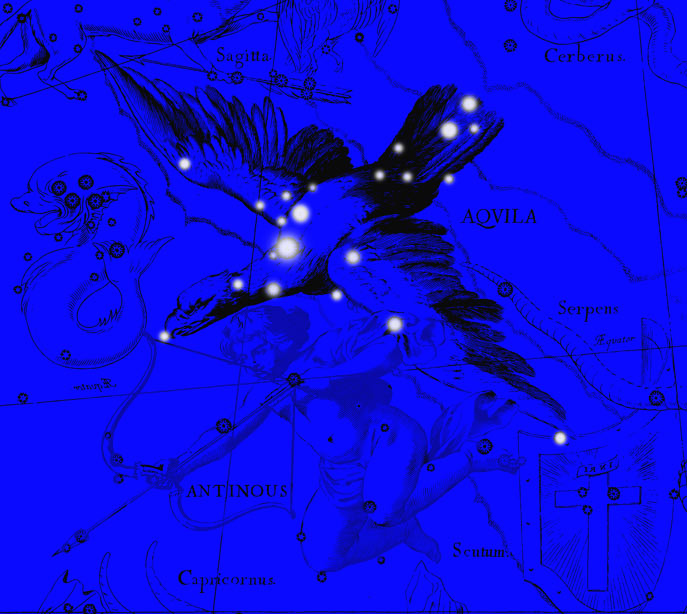

Рис. 26.Aql. Созвездие Орел - коллаж на основе рисунка в атласе Яна Гевелия (подсвечены только те звезды, которые были занесены самим Гевелием в атлас и расположены на фигуре Орла )



Sergey Ov (Seosnews9)



Иллюстации к статье: Созвездие Орел, Aquila (Aql) - самое древнее созвездие группы Геркулеса



1. К группе Геркулеса будем относить созвездия:
Лебедь, Лира, Геркулес, Лисичка, Стрела, Орел, Щит, Змея, Змееносец.

Рис. 16.Her. Группа созвездий Геркулеса



2. Астеризм - группа звезд, образующая характерный рисунок и имеющая самостоятельное название. Астеризм может быть как частью созвездия, например, Трон, так и объединять несколько созвездий, например, Летний Треугольник.

Литература:

{1}. Птолемей К. Альмагест: Математическое сочинение в тринадцати книгах: Перевод с древнегреческого И.Н. Веселовского. - Москва: Наука. Физматлит, 1998. - 672 с. - страница 235.

{2}. Sūfi, Abd al-Rahman ibn Umar, 903-986: Kitāb Suwar al-kawākib (al-thābitah) [Book of pictures of the fixed stars] - Dated 1009-10 (A.H. 400); Bodleian Library. - p. 419. - страницы 145 - 146.

{3}. Richard Hinckley Allen: Star Names - Their Lore and Meaning, reprinted in the Dover edition, 1963.

{4}. Большая советская энциклопедия: в 30 т. / Гл. ред. А. М. Прохоров. — 3-е изд. — М. : Сов. энцикл., 1969 – 1978.
